Акт гидравлического испытания системы отопления и трубопроводов

Ни одна отопительная конструкция не может постоянно функционировать, а значит обеспечивать надежное теплоснабжение, без плановых профилактических мероприятий. Среди них — гидравлические испытания системы отопления. Их целью является нахождение слабых участков, которые могут создать проблему владельцам недвижимости в самый неподходящий момент.

Проведение испытательных мероприятий (их еще называют опрессовкой) – это целый комплекс работ, направленных на обнаружение недостатков не только в прочности трубопровода, но и всего отопительного оборудования.

Время проведения гидравлических испытаний

Гидравлическое испытание трубопроводов систем отопления и других их элементов выполняют в следующих случаях:

• при подготовке конструкции теплоснабжения к отопительному сезону (прочитайте: «Правила подготовки к отопительному сезону жилого дома «);
• при необходимости заменить один из участков;
• после завершения ремонтных работ;
• когда производится сдача объекта в эксплуатацию.

Удачное завершение гидравлических испытаний является подтверждением герметичности схемы.

Сам процесс состоит из нескольких этапов:

• при помощи специального оборудования в трубопроводы под определенным давлением подается воздух или вода;
• обнаружение слабых мест в системе отопления;
• устранение недостатков.

Выполняются гидравлические испытания трубопроводов и отопительных приборов при минимальном количестве специалистов.

Нормативы и правила

При проведении этих планово-профилактических мероприятий пользуются специально разработанным СНиПом, который описывает последовательность и нюансы работ, для чего в документе имеется типовая инструкция. В нем также содержатся технологические схемы, учитывающие все особенности проведения действий согласно технике безопасности и требуемое оборудование. Любые гидравлические испытания производятся в точном соответствии с этим нормативным документом.

Когда проводятся гидравлические испытания системы отопления – СНиП регламентирует обязательную промывку конструкции, чтобы удалить с внутренних стен трубопроводов и радиаторов отложения и накипь (прочитайте также: «Акт промывки системы отопления — образец формы договора «). Способов ее проведения существует несколько, при этом используют компрессор и специальные растворы.

Чаще всего в трубопроводах собираются оксиды:

• меди;
• железа:
• серы;
• цинка;
• кальция;
• магния.

Выполнять промывку отопительной системы специалисты рекомендуют не реже, чем один раз в течение пяти лет. В результате обогрев помещений будет более эффективным и надежным. Дело в том, что в процессе эксплуатации понижается качество теплоснабжения за счет образования отложений и накипи, которые, собираясь на стенках труб, уменьшают их сечение, после чего циркуляция теплоносителя замедляется.

Производить периодически мероприятия по профилактике систем отопления и инженерных коммуникаций обязаны эксплуатационные компании, обслуживающие здания. В жилых домах данные работы выполняют работники ЖЭКов или аналогичных организаций и предприятий.

Проведение опрессовки

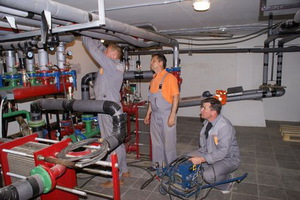

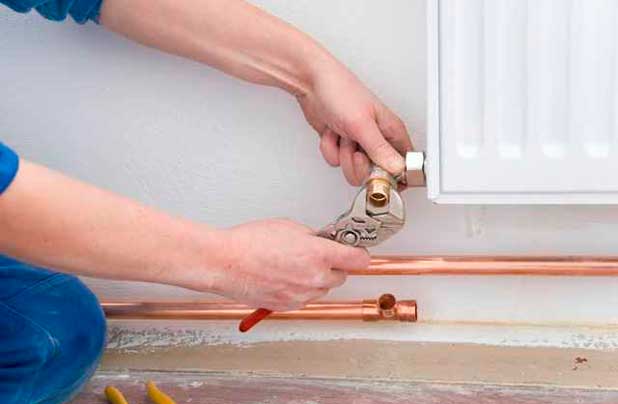

Все работы по опрессовке проводятся силами специально обученного персонала с использованием необходимого оборудования. Собственноручно владельцам домов или квартир делать данную работу категорически запрещено.

Опрессовку начинают с заполнения системы теплоснабжения водой, если до этого она была пустой. Делается это через обратный трубопровод теплосети, а конкретнее через элеватор. При помощи вентилей, расположенных в наиболее высоких точках, стравливают воздух до тех пор, пока из них не появится теплоноситель.

В случае обнаружения утечки воды, систему опорожняют через дренажные вентили. Насос для выполнения опрессовки подключают через узел управления. У лица, ответственного за проведение работ, есть пустой бланк, который он заполняет в процессе проведения мероприятия. По завершению выписывают акт гидравлического испытания системы отопления, как он выглядит видно на фото.

Для чего нужен акт

Когда производится монтаж или ремонт отопительной конструкции, по окончанию работ обязательно проводят испытания, для того, чтобы убедиться в качественном функционировании схемы. Проверяются на прочность и надежность трубопровод и различные элементы системы.
Дальше составляется акт гидравлического испытания систем теплоснабжения. В нем отражают результаты проведенных мероприятий и делают заключение относительно пригодности отопительной конструкции с разрешением ввода в эксплуатацию.

Особенности процесса опрессовки

Проверка системы на герметичность производится под давлением, причем его величина превышает рабочее в 1,5 раза.

Мероприятия, включающие гидравлические испытания теплообменников и других элементов, выполняют при соблюдении следующих условий:

• напор не может быть менее 0,6 бар;
• температура воды постоянная;
• систему необходимо полностью избавить от воздушных пробок;
• анализ на прочность проводят с применением манометров.

Последовательность гидравлических испытаний системы отопления

При опрессовке работа проводится поэтапно:

1. В начале гидравлических испытаний напор в системе поднимают до установленной величины минимум раза в два. Обычно это делают на протяжении получаса, повышая его каждые 10 минут. В течение следующих 30 минут давление поддерживают на уровне не меньше величины 0,6 бар.
2. На втором этапе напор должен составлять не менее 0,2 бара. При обнаружении утечки во фланцевых или резьбовых узлах отопительной системы допустима их подтяжка. Когда недостатки не удается устранить, это соединение необходимо заменить.

Проведение гидравлических испытаний отличается сложностью, к нему нужно подходить ответственно. Самостоятельно сделать опрессовку качественно не получится. Желательно прибегнуть к услугам специальных организаций, которые после завершения работы выдадут акт гидравлического испытания системы отопления и тогда с наступлением холодов в доме будет тепло и уютно. Читайте также: «Как сделать опрессовку системы отопления своими руками «.
Детальное видео о гидравлическом испытании системы отопления:

Опрессовка системы отопления: нормы СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление - СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы - 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления . равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Условия выполнения опрессовки

Испытательные работы являются правильно осуществленными, если соблюдались все необходимые требования. Например, на испытуемом объекте проводить сторонние работы нельзя, а опробованием должен руководить обязательно начальник смены.

Опрессовку осуществляют лишь по программе, одобренной главным инженером компании. В ней определяют: порядок действий сотрудников и технологическую последовательность проверки . Еще излагают меры безопасности выполняемых и текущих работ, производимых на смежных объектах.

Посторонних людей во время опрессовки системы отопления, включение или отключение испытательных устройств быть не должно, на месте остаются только сотрудники, принимающие участие в проверке.

Когда работы проводятся на смежных участках обязательно надо предусматривать надежное ограждение и отключение испытательного оборудования.

Осмотр отопительных приборов и труб разрешается выполнять лишь при рабочих величинах давления. Когда будет выполнена опрессовка системы отопления, акты заполняют, чтобы подтвердить герметичность.

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

Прежде чем испытывать отопительную систему заглушками, следует изолировать систему теплоснабжения от водоснабжения, визуально оценить надежность всех соединений . а также проверить работоспособность и состояние запорной арматуры.

После этого отключаются расширительный бак и котел для промывки радиаторов, трубопроводов от разных отложений, мусора и пыли.

В процессе гидравлической проверки систему отопления заполняют водой, но при выполнении воздушных испытаний этого не делают, а просто подключают к сливному крану компрессор. Затем повышают давление до необходимой величины, и манометром следят за его показателями. Если отсутствуют изменения, то герметичность хорошая, следовательно, систему можно вводить в эксплуатацию.

Когда давление начинает снижаться сверх допустимой величины, значит, присутствуют дефекты . Протечки в заполненной системе найти совсем несложно. А вот, чтобы выявить повреждения во время испытания воздухом, следует на все соединения и стыки нанести мыльный раствор.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание - 1 час.

Исправив выявленные дефекты, процедуру повторяют заново, причем делать это приходится, пока не будет достигнута хорошая герметичность . После проведения этих работ заполняют акты опрессовки систем отопления.

Проверка отопительной сети воздухом, как правило, осуществляется, если невозможно заполнить ее водой, или при проведении работ в условиях низких температур, ведь жидкость просто может замерзнуть.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза . но быть меньше 0,6 МПа не должно.

Имеется и другая цифра, указанная в «Правилах технической эксплуатации тепловых энергоустановок». Конечно, данный метод «мягче», в нем давление превосходит рабочее в 1,25 раза.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление . то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения - около 3-6 атмосфер, а высокие здания - примерно 7-10.

Оборудование для испытания системы отопления

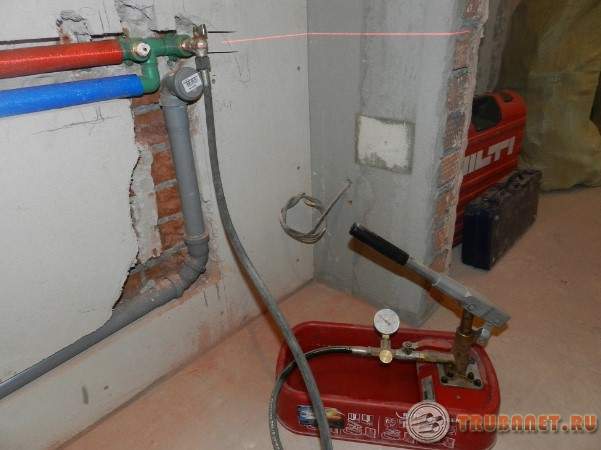

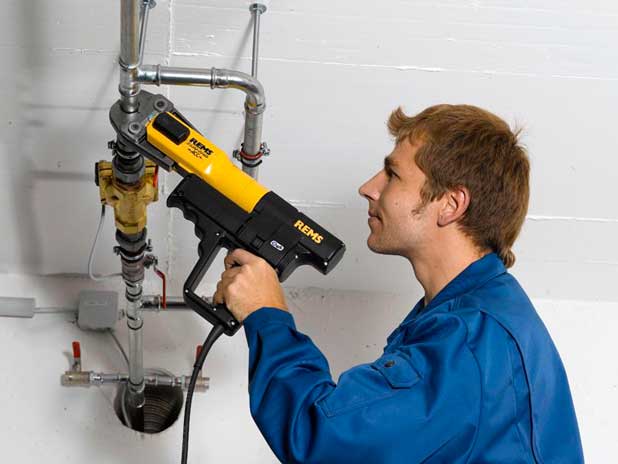

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика . В остальных случаях лучше пользоваться электрическим насосом.

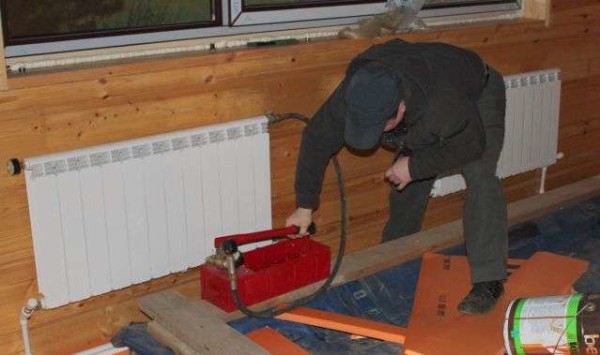

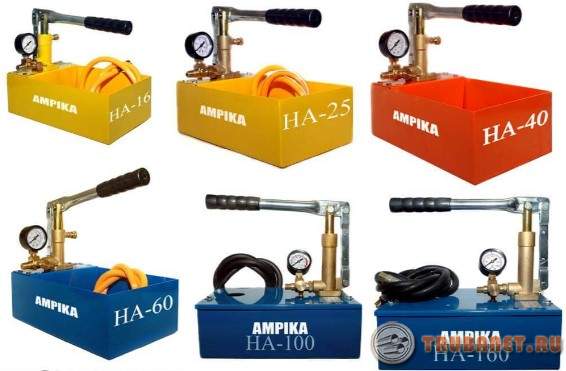

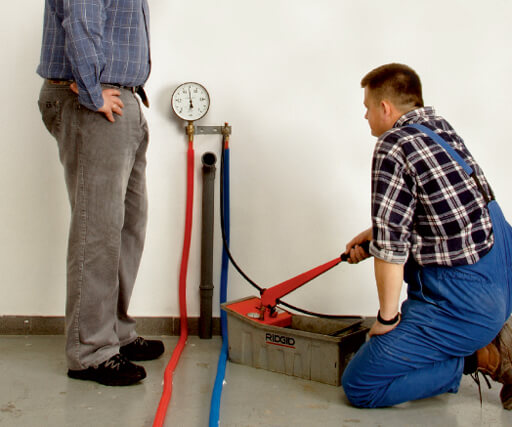

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением . которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

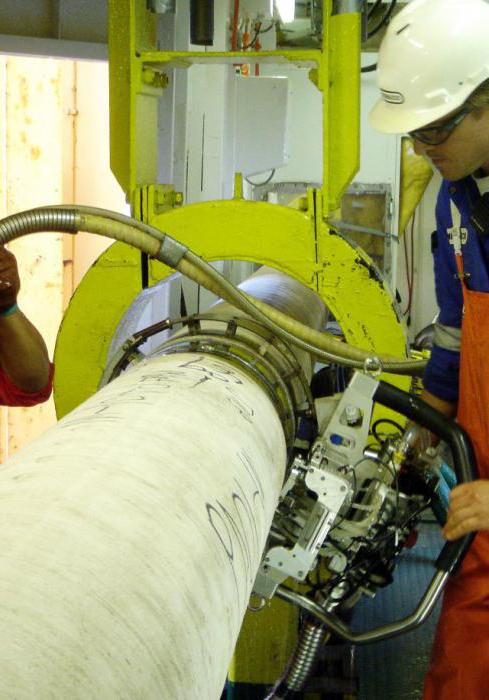

Гидравлические испытания трубопроводов систем отопления

February 28, 2016

Только исправное и надежное функционирование системы отопления способно обеспечить спокойную и нормальную жизнедеятельность населения в зимний период года. Иногда случаются различного рода экстремальные ситуации, при которых работоспособность системы может существенно отличаться от штатских условий. Гидравлические испытания трубопроводов и опрессовка необходимы для предотвращения ситуаций, которые могут возникнуть в сезон отопления.

Цель гидравлических испытаний

Как правило, любая система отопления работает в стандартном режиме. Рабочее давление теплоносителя в малоэтажных зданиях в основном составляет 2 атм, в девятиэтажных строениях - 5-7 атм, в многоэтажных домах - 7-10 атм. В системе теплоснабжения, проложенной под землей, показатель давления может достигать 12 атм.

Иногда происходят непредвиденные скачки давления, что приводит к его увеличению в сети. В результате происходит гидравлический удар. Гидравлическое испытание трубопроводов отопления необходимо для проверки системы не только на возможность функционировать в стандартных нормальных условиях, но и на способность ее преодолевать гидравлические удары.

Если по каким-либо причинам система отопления не подвергалась проверке, то впоследствии гидравлических ударов могут возникнуть серьезные аварии, которые приведут к заливу кипятком помещений, техники, мебели и т.д.

Последовательность проведения работ

Проведение гидравлических испытаний трубопроводов должно осуществляться в следующей последовательности.

• Очищение трубопроводов.
• Установка кранов, заглушек и манометров.
• Подключаются вода и гидравлический пресс.
• Трубопроводы заполняются водой до требуемого значения.
• Производится осмотр трубопроводов и отметка мест, где были обнаружены дефекты.
• Устранение дефектов.
• Проведение второго испытания.
• Отключение от водопровода и спуск воды из трубопроводов.
• Снятие заглушки и манометров.

Подготовительные работы

Перед тем как выполнять гидравлические испытания трубопроводов систем отопления, необходимо произвести ревизию всех вентилей, набить на задвижки сальники. На трубопроводах ремонтируется и проверяется изоляция. Сама отопительная система должна быть отделена от основного трубопровода посредством заглушек.

После выполнения всех необходимых манипуляций отопительная система заполняется водой. При помощи насосного оборудования создается избыточное давление, его показатель выше рабочего примерно в 1,3-1,5 раза. Получившееся в отопительной системе давление должно держаться еще на протяжении 30 минут. Если оно не уменьшилось, то система отопления готова к работе. Приемку работ по гидравлическим испытаниям осуществляет инспекция тепловых сетей.

Испытания на прочность и герметичность

Предварительные и приемочные гидравлические испытания трубопроводов (СНиП 3.05.04-85) необходимо производить в определенной последовательности.

Герметичность

1. В трубопроводе повышается давление до показателя испытательного на герметичность (P г).
2. Фиксируется время начала проведения испытания (T н), в мерном бачке замеряется начальный уровень воды (h н).
3. После чего производится наблюдение за уменьшением показателя давления в трубопроводе.

Возможны три варианта падения величины давления, рассмотрим их.

Если на протяжении 10 минут показатель давления уменьшится менее чем на 2 отметки шкалы манометра, но и не станет ниже расчетного внутреннего (P р), то на этом можно завершить наблюдение.

Если по истечении 10 минут величина давления снизится меньше чем на 2 отметки шкалы манометра, то в таком случае наблюдение за понижением давления до внутреннего (P р) расчетного необходимо продолжить до того момента, пока оно не упадет не меньше чем на 2 отметки шкалы манометра.

Продолжительность наблюдения для железобетонных труб не должна превышать 3 часов, для чугунных, стальных и асбестоцементных труб - 1 часа. По истечении указанного времени давление должно снизиться до расчетного (P р), в противном случае производится сброс из трубопроводов воды в мерный бачок.

Если на протяжении 10 минут давление станет меньше внутреннего расчетного (P р), то дальнейшие гидравлические испытания трубопроводов систем отопления необходимо приостановить и принять меры для устранения скрытых дефектов посредством поддержания труб под внутренним расчетным давлением (P р) до того момента, пока при тщательном осмотре не выявятся дефекты, которые будут вызывать в трубопроводе недопустимое падение давления.

Определение дополнительного объема воды

После завершения наблюдения за падением показателя давления по первому варианту и прекращения сброса теплоносителя по второму варианту нужно сделать следующее.

Составление акта

Свидетельством о том, что были проведены все работы, является акт гидравлического испытания трубопроводов. Данный документ составляется инспектором и подтверждает, что работы производились с соблюдением всех норм и правил, и что отопительная система выдержала их успешно.

Гидравлические испытания трубопроводов могут осуществляться двумя основными способами:

1. Манометрический способ - испытания производятся посредством манометров, приборов, которые фиксируют показатели давления. В период работы данные устройства показывают текущее давление в отопительной системе. Проводимые гидравлические испытания трубопроводов посредством манометра позволяют инспектору проверить, какой показатель давления был при тестировании. Таким образом, инженер-эксплуатационник и инспектор проверяют, насколько достоверны произведенные испытания.
2. Гидростатический способ считается наиболее эффективным, он позволяет проверить систему отопления на работоспособность при давлении, которое превышает усредненный рабочий показатель на 50%.

В течение разного времени испытываются различные элементы системы, при этом гидравлические испытания трубопроводов не могут длиться меньше 10 минут. В отопительных системах допустимым падением давления считается показатель 0,02 МПа.

Главным условием начала сезона отопления являются грамотно проведенные и должным образом оформленные гидравлические испытания трубопроводов (СНиП 3.05.04-85), в соответствии с требованиями действующей нормативной документации.

Как резать лук и не плакать — простые советы Жевать жвачку или зажечь свечу? Пришло время выяснить, какой из этих мифов о том, как резать лук и при этом не плакать, является правдой, а какой — вы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Акт гидравлического испытания системы отопления – результат опрессовочных работ

Система теплоснабжения – это инженерное сооружение, позволяющее соблюдать и поддерживать температурные параметры здания в зимние месяцы. Большое заблуждение это то, что система отопления может работать бесперебойно без различных планово предупредительных мероприятий. Из последних большое значение имеют гидравлические испытания системы отопления.

Эти мероприятия проводятся для нахождения слабых участков системы, которые могут подвести пользователей в самое неподходящее время. Процесс опрессовки вы можете увидеть на фото ниже или на видео в нашей статье.

Опрессовка элементов теплоснабжения

Важно. Испытание систем отопления является комплексом мероприятий, которые направлены на проверку, а точнее местонахождение слабых участков трубопроводов и прочего отопительного оборудования в процессе функционирования.

Когда производятся работы

Все мероприятия, которые относятся к проверке отопления на герметичность, выполняют в таких случаях:

• Во время подготовки к сезону отопления;
• При выполнении замены участков схемы;
• После ремонта приборов отопления;
• При сдаче объекта недвижимости в эксплуатацию.

Сама процедура испытаний – это подтверждение герметичности схемы .

Эта процедура включает в себя такие компоненты:

• Подача воздуха или воды с заданным давлением в трубопроводы отопления с помощью специального оборудования;
• Нахождение деформаций в схеме обогрева;
• Устранение нарушений.

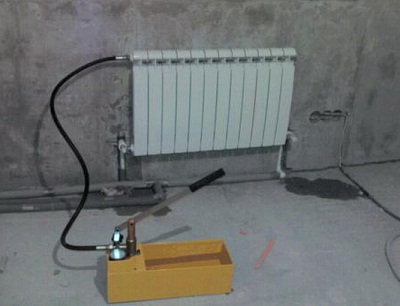

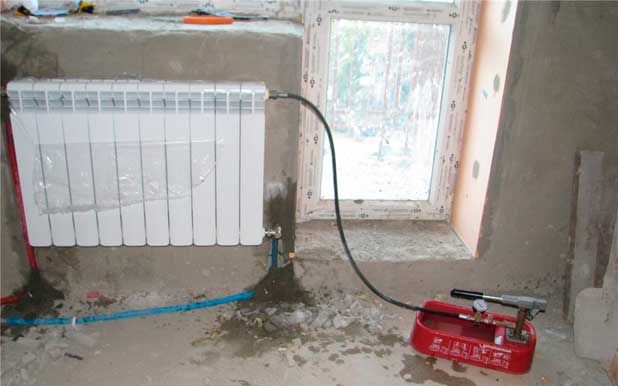

Подключение ручного насоса

Стоит заметить, что современные отопительные схемы позволяют проводить такие мероприятия при минимальном количестве персонала.

Нормативные правила

Для правильного проведения таких работ специально разработан отдельный СНиП, в котором рассмотрены тонкости и подробности процесса. К тому же в нем содержится типовая инструкция для проведения таких мероприятий. (см. также статью Монтаж отопления – важные нюансы)

СНиП в себе содержит технологические схемы, которые учитывают особенности работ согласно техники безопасности, а также необходимое оборудование. Любое гидравлическое испытание системы отопления должно проводиться в соответствии с этим документом.

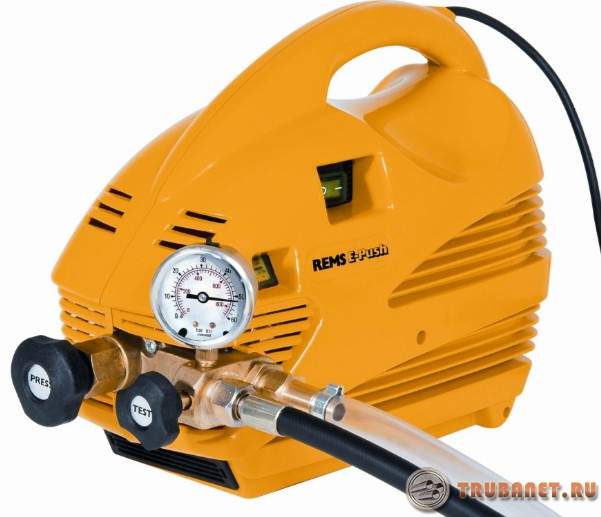

Электрокомпрессор подключенный к отоплению

Важно. Перед гидравлическими испытаниями обязательно должна проводиться промывка системы.
Она может проводиться различными способами и её задачей является удаление отложений и накипи с внутренних стенок труб.
Производится она специальными растворами и компрессором.

В качестве отложений в трубопроводах могут наблюдаться оксиды:

В процессе эксплуатации любой системы теплоснабжения снижается её эффективность, происходит это явление из-за описанных выше отложений и налетов. Они приводят к уменьшению сечения труб и плохой циркуляции теплоносителя. (см. также статью Системы отопления и водоснабжения – блага цивилизации)

Трубопровод в разрезе

Кто выполняет опрессовку

Обязанности по профилактике этих инженерных сетей несут на себе учреждения и организации, эксплуатирующие здания. То есть в жилых домах этими работами занимаются работники ЖЭКов и подобных образований.

Нужно четко понимать, что эти мероприятия проводятся только специально обученным и оттестированным персоналом с применением необходимого оборудования. Проводить работы своими руками строго запрещается!

Процесс работы начинается с заполнения водой системы, если она была пустой. Это выполняется через обратный трубопровод тепловых сетей, а именно через элеватор. Благодаря вентилям, установленным в самых высоких точках, происходит стравливание воздуха, до момента пока с вентилей не пойдет теплоноситель.

Если была найдена утечка, то система опорожняется через дренажные вентиля. Насос для опрессовки подключается через узел управления. У лица, отвечающего за проведение работ, имеется пустой бланк, который в процессе работы заполняется. По окончании работ выписывается акт испытания системы отопления.

Для чего составляется акт

По завершению монтажных или профилактических работ, выполняются гидравлические испытания. Эти работы показывают состояние всей системы обогрева. Проверяется прочность трубопроводов и различных узлов схемы, а по завершению составляют акт гидростатического испытания систем отопления и теплоснабжения.

Он несет в себе результаты всех мероприятий и заключение о пригодности системы отопления с разрешением её ввода в эксплуатацию.

Процесс проведения

Система отопления подвергается проверке на герметичность давлением, превышающим рабочее в полтора раза.

Условия проведения работ:

• Напор не должен падать ниже 0,6 бар;
• Температура теплоносителя постоянная;
• Система должна быть полностью избавлена от воздушных пробок;
• Анализ прочности проводится за счет применения манометров.

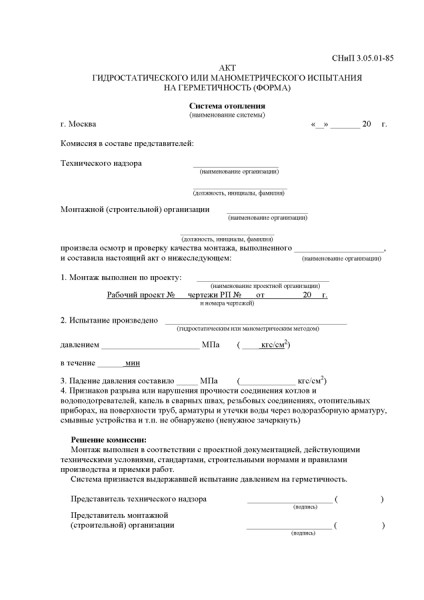

Бланк акта для испытаний

Этапы проведения работ

• На первом этапе гидравлических испытаний, напор в системе поднимается минимум два раза до установленной величины. Обычно выполняют это в течение тридцати минут, повышая каждые десять минут. На протяжении следующего получаса происходит выдерживание давления на уровне не менее 0,6 бар;

• На втором этапе напор не должен падать ниже 0,2 бар. Если найдена утечка в резьбовых или фланцевых соединениях системы отопления, то допускается их подтяжка. Если утечка не прекращается, то требуется замена данного соединения.

Заключение

Процесс гидравлических испытаний очень сложный и ответственный. (см. также статью Проект отопления и особенности его составления) Его не получится провести самостоятельно качественно. Сейчас можно легко найти специальные организации, которые занимаются подобными работами, цена на их услуги довольно демократична. От качества этих мероприятий будет зависеть надежность работы в зимние месяцы.

Гидравлические испытания систем отопления

Гидравлические испытания систем отопления объектов недвижимости, подключенных к магистральному теплоснабжению, проводятся после монтажа или ремонта трубопровода, предваряют начало отопительного сезона.

Цели и условия теста

Целью гидравлических испытаний является определение работоспособности и степени устойчивости системы отопления к гидроударам изнутри.

Для тестирования системы, где теплоносителем является вода, применим также термин «опрессовка9raquo;.

Понятие гидравлический удар определяется как резкое кратковременное повышение напора воды в трубах. За короткое время он достигает уровня, порой значительно превышающего допустимые параметры.

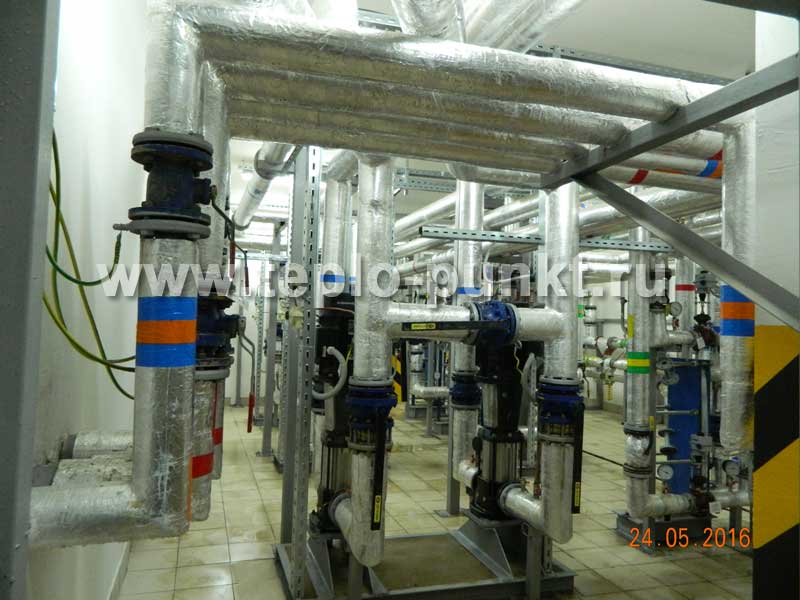

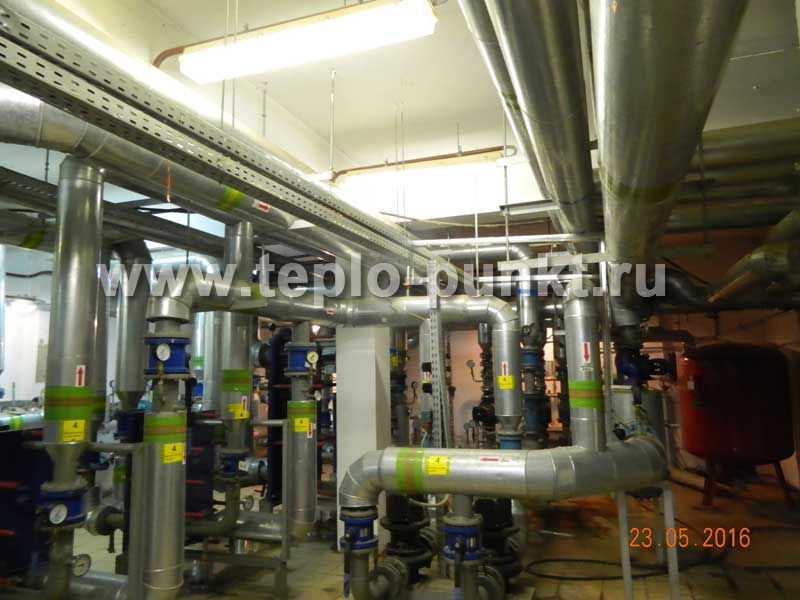

Фото объектов

САО, ул. Беломорская

САО, ул. Смольная

СВАО, ул. Угличская

СВАО, ул. Псковская

ЦАО, ул. Земляной Вал

Последовательность действий

Алгоритм проведения гидравлических испытаний следующий:

Прежде чем приступить к опрессовке отопительной схемы, производится:

• визуальный осмотр и ремонт (а при необходимости — замена) вентилей;
• обследование и реставрация изоляции труб;
• установка дополнительных сальников (для повышения герметичности системы).
• отсечение отопительного контура от основного магистрального трубопровода.

Трубы подвергаются механической очистке, промывке. На него устанавливаются краны, заглушки и датчики давления (манометры).

Система заполняется водой.

При помощи насосов в контуре создается избыточное давление, превышающее рабочее примерно в полтора раза.

Первый показатель характеризуется:

• материалом труб, их диаметром;
• техническим состоянием трубопровода;
• этажностью здания.

Точный расчет испытательного давления производят привлеченные специалисты.

Тест проводится не менее 10 минут. Сначала схема теплоснабжения тестируется на прочность.

• Если в период испытания отмечено снижение напора в контуре, воду полностью спускают.

Затем производят ремонт выявленных дефектов, и вновь подают теплоноситель под напором.

• Если за указанный отрезок времени манометры не зафиксировали снижение давления среды, значит, трубопровод достаточно прочный.

Только после этого можно приступать к тесту на герметичность.

Давление в трубах вновь доводится до испытательного, и 10 минут производится наблюдение системы.

Возможные результаты:

• В течение указанного времени снижение напора не произошло — схема герметична.
• Если Р уменьшилось на 2 Па и более — наблюдение продолжается для того, чтобы зафиксировать время, за которое напор достигнет расчетных значений.

Для труб, выполненных из стали, чугуна, асбестобетона максимальная длительность наблюдения не должна превышать 1 час, железобетонных — 3 часа.

• Если Р испытательное за 10 минут упало до рабочего, тестирование прекращают. Трубопровод ремонтируется, и тест проводится по указанному алгоритму снова.

Завершающий этап.

Если система успешно прошла испытания, инспектором службы Гостехнадзора составляется акт, на основании которого система отопления вводится в эксплуатацию.

Качественно проведенные испытания схемы теплоснабжения позволяют осуществлять бесперебойное отопление помещений, без риска возникновения аварии.

Испытания системы отопления производят после окончания монтажных работ. Но сначала все трубопроводы санитарно-технических систем должны быть промыты.

До испытаний проверяют соответствие испытуемой системы отопления проекту, производят внешний осмотр трубопроводов, соединений, оборудования, приборов, арматуры.

Испытанию подвергают системы отопления в целом и отдельные виды оборудования, а также производят их регулирование. По результатам испытаний оформляют акты.

Испытания систем отопления, теплоснабжения выполняют гидростатическими и манометрическими (пневматическими) методами.

Гидростатические испытания системы отопления производят путем заполнения всех элементов системы водой (при полном удалении воздуха), повышения давления до пробного, выдержки системы под пробным давлением в течение определенного времени, снижения давления и при необходимости опорожнения системы. Гидростатическое испытание безопасно: систему опробуют в условиях, наиболее приближенных к рабочим. Однако такое испытание требует подачи воды в здание для наполнения санитарно-технической системы, что неприемлемо. При нарушении герметичности возможно затопление помещений, подмачивание строительных конструкций; в зимнее время возможно замерзание воды в трубах и их “размораживание”.

Поэтому гидростатические испытания систем отопления , теплоснабжения, котлов, водонагревателей выполняют при положительной температуре в помещениях здания. Температура воды, которой заполняют систему, должна быть не ниже 278°К (5°С).

Гидростатические испытания отопления проводят до отделки помещений.

Манометрические испытания системы отопления во многом лишены недостатков гидростатических испытаний, но они более опасны, так как при случайном разрушении трубопроводов или элементов систем под действием сжатого воздуха их куски могут попасть в людей, проводящих испытания.

Манометрические испытания отопления проводят, наполняя систему отопления сжатым воздухом под давлением, равным пробному, и выдерживая ее под этим давлением в течение определенного периода, затем давление снижают до атмосферного.

Для испытаний применяют пневмогидравлический агрегат ЦСТМ-10 в виде двухосного прицепа, на котором смонтированы емкость объемом 2,5 м3 и все оборудование для испытаний.

Испытание систем отопления . Приемка отопительных котельных производится на основании результатов гидростатического или манометрического испытания, а систем отопления – на основании результатов гидростатического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования. Системы отопления испытывают на герметичность (но не на прочность) манометрическим методом под избыточным давлением воздуха 0,15 МПа для обнаружения дефектов монтажа на слух и затем давлением 0,1 МПа в течение 5 мин (при этом давление не должно снижаться более чем на 0,01 МПа).

Гидростатические испытания системы водяного отопления проводят по окончании ее монтажа и осмотра. Для этого систему наполняют водой и полностью удаляют из нее воздух, открыв все воздухосборники, краны на стояках и у отопительных приборов. Заполняют систему через обратную магистраль, подключив ее к постоянному или временному водопроводу. После наполнения системы закрывают все воздухосборники и включают ручной или приводной гидравлический пресс, которым создают требуемое давление.

Системы водяного отопления испытывают гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа в самой низкой точке. На время испытания котлы и расширительный сосуд отсоединяют от системы. Падение давления во время испытания не должно превышать 0,02 МПа в течение 5 мин. Контролируют давление проверенным и опломбированным манометром с делениями на шкале через 0,01 МПа. Обнаруженные мелкие неисправности, не мешающие гидростатическому испытанию, отмечают мелом, а затем исправляют.

Монтаж и загородного дома.

Только надёжное и качественное отопление позволяет комфортно чувствовать себя в любую погоду, когда мы находимся в помещениях. Гидравлическое испытание трубопроводов систем отопления проводится обязательно при:

1. Подготовительных работах для нового сезона.
2. Установке котлов и труб.
3. Замене отдельных участков.

Главное назначение испытаний – в том, чтобы выявить утечки и ряд повреждений местного характера, соединений без должного уровня герметичности, а так же и других проблем, из-за которых работоспособность трубопровода для отопления при дальнейшей эксплуатации теряется.

Если речь идёт о многоквартирных домах, то проведение испытаний становится обязанностью сотрудников ЖКХ. В частных домах владельцы сами становятся организаторами процесса, а тут все нужно делать либо самому, либо стоит обратиться к специалистам с соответствующими навыками.

Без гидравлических испытаний невозможно обеспечить комфортные условия для проживания в доме. Элементы в отопительной системе, спустя определённое время эксплуатации имеют способность изнашиваться. Проверки позволяют избежать появления серьёзных повреждений.

Гидравлический расчёт в системе отопления выполняют перед установкой отдельных элементов. При этом обязательно учитываются такие факторы, как внутренний диаметр трубопровода и материал из которого он изготовлен.

Рассчитывается диаметр фасонных изделий вместе с фитингами. Эффективность работы отопления существенно снижается, если хоть один из элементов расчитан неправильно. Период эксплуатации из-за этого уменьшается в несколько раз.

Сечение труб отопления рассчитывается с использованием следующей формулы.

D = √354∙(0.86∙Q:Δt):V

V- скорость, с которой перемещается теплоноситель.

Δt – разница в температурах между обратной и падающей трубами.

Q – величина нагрузки на том или ином участке, требующем расчёта.

D – обозначение трубного диаметра.

После данного расчёта становится возможным определение среднего диаметра для одной трубы, входящей в отопительный трубопровод. Данных существенно больше, если расчёты проводятся настоящими профессионалами.

Определение размеров проходит не только по каждой из отдельных труб. Сюда включаются и другие параметры – вроде расстояния между трубопроводами, диаметра в участках с зауженными частями, и так далее.

В чём назначение гидравлических испытаний?

Определенное рабочее давление существует у каждой системы отопления. Именно этим параметром определяется степень обогрева в том или ином помещении. То же касается качества тепловых потерь, циркуляции теплоносителя. В результате рабочие показатели выбирают в зависимости от множества факторов:

1. Качество магистрали.
2. Этажность.
3. Тип здания.

В трубопроводе появляются разнообразные гидравлические процессы, пока по ней движется тепловой носитель. Из-за этого иногда случаются перепады давления, которые получили название «гидроудары».

По причине таких нагрузок, износ трубопровода происходит в ускоренном режиме . Поэтому, во время гидравлических проверок, давление превышает обычные рабочие показатели.

Испытания обязательно проводятся в следующих случаях

• Когда дом отсоединяют от общей системы, для чего пользуются глухой заглушкой.
• Реставрации слоёв изоляции на трубопроводах, замена изношенных материалов.
• Усиления герметичности в системе. Например, при помощи использования дополнительных сальников.
• Проверки вентилей и арматуры, которые запирают другие элементы.

Финальные стадии испытаний предполагают применение кранов спускного типа.

Технология, по которой проводят опрессовку, включает себя подачи жидкости в трубопровод отопления, в результате чего предполагается сохранение умеренного давления, позволяющее полностью заполнить трубопровод. Только необходимо, время от времени спускать лишний воздух.

Технология опрессовки труб отопления

Для того, чтобы выявить проблемы, проводят гидравлические проверки, во время которых давление на 20-30 процентов больше рабочих показателей. Для этого применяется специальный насос. Манометр позволяет контролировать величину давления.

Когда оно достигнет максимума, его уровень должен быть неизменным на протяжении тридцати минут. Если оно стало снижаться – значит, есть участки, в которых герметизации нарушена.

Запорная арматура и прокладки становятся наиболее распространёнными причинами, по которым происходит нарушение герметизации. Радиаторы отопления и места изгибов так же часто являются местом появления дефектов. Трубопровод считается опрессованным только тогда, когда он полностью готов к дальнейшей эксплуатации.

О персонале и оборудовании

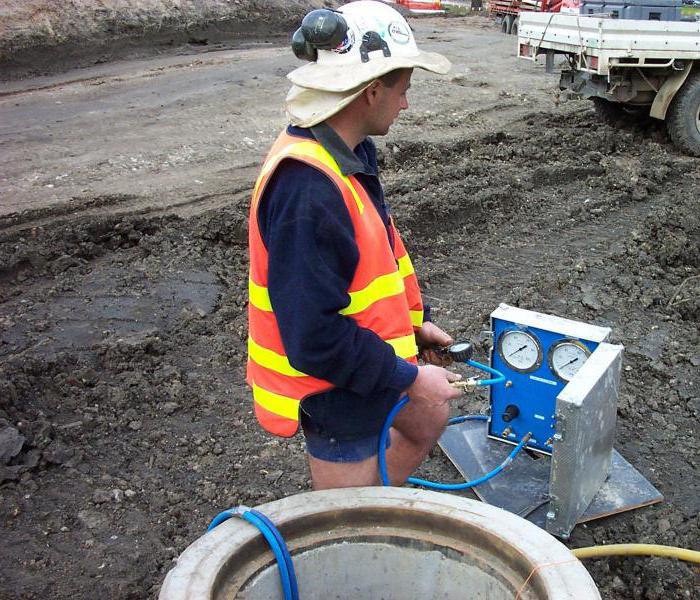

Насос для опрессовки отопления – классический пример дополнительного оборудования. Его подключают к основному контуру, чтобы контролировать повышаемое давление внутри труб.

Используются так же насосы, с ручными приводами , либо работающие от электричества. Для большинства бытовых задач ручных инструментов достаточно.

Ручные насосы развивают усилие в 25-50 бар. Этого хватает, чтобы проверить герметичность в небольшой пятиэтажке.

Есть и другие преимущества, которыми отличаются именно ручные установки.

• Благодаря небольшим габаритам оборудования, возможно, его эффективное применение в пределах небольших помещений. Очень удобный вариант не только в эксплуатации личного характера, но и для деятельности профессионалов.
• Доступная цена на оборудование. Ручные прессы всегда славились демократичными ценниками.
• Рабочие параметры с диапазоном, удовлетворяющими потребности отопления среднего и малого класса. Обычной помпы хватает, чтобы нагнать давление, в два и более раз превышающее обычные рабочие показатели.
• Простая конструкция, известная своей высокой надёжностью и длительным эксплуатационным периодом. Насос имеет простую конструкцию, в которой просто нечему ломаться.

Электрические помпы используются для того, чтобы провести гидравлические проверки для крупных схем с большим количеством разветвлений.

Такие механизмы позволяют поддерживать давление, которого невозможно добиться при работе с другими ручными установками. В данном оборудовании обязательно присутствуют самовсасывающие насосы, способные нагнетать большое давление.

Электрические установки, имеют широкие возможности для подключения к трубопроводу отопления. Либо через сливной кран через шланг, либо для этого пользуются краном, через который труба заполняется жидкостью. Разъём для крана Маевского тоже может применяться в подобных подключениях.

У электрических машин есть специальные блоки управления. У них имеется дополнительная защита на случай перегрева. Пользователи сами задают предел для рабочих температур.

Если темрература поднимается выше данного уровня, тогда происходит сброс избыточного давления, после чего установка некоторое время не включается в работу, пока нужные параметры не придут в норму.

Разновидности испытаний, дополнительные сведения

В большинстве случаев, выполняются гидравлические проверки трубопроводов следующих типов.

1. Водопроводные.
2. Канализационные.
3. Отопительные.

Чтобы проверить внутренние сети в отопительных системах, используют давление выше рабочего на 0,1 Мпа. Для самой низкой точки, давление в системе должно быть на уровне не больше 0,3 мПа. Все котлы должны быть отключены перед тем, как начнётся работа. Обязательна приостановка работы насосов расширения вместе с тепловыми пунктами.

Пока трубопровод наполняется водой, должен быть удалён весь воздух , имеющейся внутри.

Уровень давления надо координировать с администрацией ТЭЦ, если именно от неё работает конструкция, требующая проверки. Заключительный этап – проверка элементов на выработку тепловой энергии. На этом этапе окончательно регулируют каждый из приборов, входящих в ту или иную магистраль.

Если испытания сетей проводятся в холодное время года, то требуется дополнительное утепление.

Информация о нормах по гидравлическому испытанию

• При проведении испытаний надо опираться на такие действующие нормативы, как НиТУХП-62, а так же СНиП III-Г.9-62.
• Проведение процедуры должен контролировать руководитель, если это происходит не в частном доме. Обычно такую функцию передают уполномоченному представителю руководителя, либо мастеру. Обязательно выполнение требований, которые предъявляются со стороны Госгортехнадзора, техника безопасности. Не обойтись без учёта технической документации по тому или иному объекту.
• Предварительная проверка обязательна для измерительных приборов, которые используются во время испытаний. Допустимо применение только манометров класса точности от 1,5 и выше, прошедших опломбирование.

Работа с альтернативными системами отопления

Рабочее давление в пределах 70 кПа характерно для эксплуатации паровых систем отопления и тепловых сетей. Чтобы провести испытание, требуется довести показатель до уровня 250 кПа. Измерение допустимо проводить в участке установки, который находится ниже всех.

Но есть паровые коммуникации, у которых давление выше. В таком случае во время тестирования, оно должно быть больше рабочего на 100 кПа. Важно знать, что эффективность испытания снизится, если в нижней точке характеристика не достигнет хотя бы 300 кПа.

О других особенностях проведения испытаний

Главное, чтобы гидравлическое испытание установки затрагивало буквально каждый элемент, входящий в систему. Если трубопроводы ранее тестировались с применением ультразвука – дополнительная проверка не требуется.

Давление при испытаниях увеличивается не сразу, а постепенно. В нормативной документации описана скорость, которой необходимо придерживаться, изменяя показатель.

Существует категорический запрет на применение сжатого воздуха для установок. Действие пробного давления должно распространяться на элементы в комплексе на протяжении минимум 10-и минут. Весь периметр в трубопроводе проводит тщательный осмотр, когда характеристики возвращаются к исходному уровню.

Во время гидравлической проверки систем отопления, на поверхности трубопровода не должна образовываться влаги. Так же нужно следить, чтобы из за напора воды не произошло деформации системы отопления.

После того, как отопительный сезон подошел к концу, необходимо произвести опрессовку. При проведении работ обязательно соблюдать требования по охране труда и промышленной безопасности.

Гидропневматическим способом проводят промывку. Можно использовать хозяйственно-питьевую воду, чтобы решить эту проблему. После промывки отопительную систему необходимо сразу заполнить водой.

По результатам проверки обязательно составляется акт, в упрощённой письменной форме. Необходимо заполнить установленные законом формы, чтобы корректно отобразить всю необходимую информацию.

Или отопления пройдено успешно.

Http-equiv="Content-Type" />

Методы испытания на герметичность 2

Способ индикаторной краски находит применение для контроля тех Объектов, которые уже в процессе изготовления заправляют рабочей средой, окрашивают и сушат, а затем отправляют заказчику. В этом случае осуществляют во время сушки. В краску, которая служит лакокрасочным покрытием, добавляют специальный индикатор, например бромфеноловый синий, реагирующий на рабочую среду. В местах утечек рабочая среда вступает в химическую реакцию с индикатором. В результате на краске образуются синие пятна, указывающие на место течи. Один из способов приготовления индикаторной краски - создание смеси нетроглифталевой серой краски с бромфеноловым синим индикатором. Индикаторная краска сохраняет свои реакционные свойства в течение длительного времени, так как она реагирует на утечку рабочей среды и после ее высыхания.

Чувствительность контроля способом индикаторной краски достигает 1 10-6...10-7 м3 Па/с.

Манометрический метод часто применяют на практике, так как это один из самых доступных в реализации методов. Он основан на регистрации изменения общего давления в ОК или во вспомогательной камере, в которой размещается ОК.
В последние годы в связи с развитием техники контроля малых изменений давления и температуры возможности метода расширились. На практике обычно контролируют падение (повышение) давления за определенное время. Допустимое изменение давления газовой среды в объекте устанавливают на основе определенных конструктором норм герметичности.
Метод контроля по изменению давления (манометрический) находит применение, главным образом, при предварительных испытаниях объектов с целью выявления сравнительно крупных сквозных дефектов. Самостоятельно этот метод применяют при контроле герметичности, когда требования к порогу чувствительности не превышают 1 10-5 м3 Па/с. При контроле объектов малого объема (V £ l 10-4 м3) может быть достигнут порог чувствительности 5 10-6 м3 Па/с. /
В зависимости от требований к степени герметичности изделий, их габаритов, конфигурации и целей контроля используют бескамерный или камерный (рис. 10.20) способы манометрического контроля.
Математическая модель нестационарного процесса изменения давления в манометрической взаимосвязанной системе имеет вид
(10.15)
где А2 - постоянный коэффициент, зависит от параметров среды и дефекта. В плоскости Р, t динамические характеристики, полученные на основе (10.15), имеют вид парабол (рис. 10.21). Чем больше дефект, тем быстрее выравнивается давление в изделии Р и и в камере Р к в момент времени t *.
На рисунке различные кривые, обозначенные соответствующими знаками (□, Δ и т.д.), характеризуют изменение давления в объекте и в камере при наличии в стенке объекта дефекта определенного диаметра (например, 50, 100 мкм и т.д.). Для бескамерной схемы контроля, когда, предельным переходом получают математическую модель такой системы в виде
(10.16)
Второе уравнение этой системы показывает, что Р к - величина постоянная, т.е. Р к = Рк0 = Р а, где Р а - атмосферное давление.
Подставляя это значение Р к в первое уравнение (10.16), получим дифференциальное уравнение
(10.17)
из которого интегрированием находим
(10.18)
Графики переходного процесса для рассмотренных условий контроля показаны на рис. 10.22. Крутизна этих характеристик в значительной мере определяется размером дефекта.
При бескамерном варианте (см. рис. 10.20, а) в ОК. создают избыточное давление Ри0, при помощи подачи на вход испытателыной системы давления Р0. Затем клапан 3 закрывают. При наличии течи в ОК 1 датчик утечки 2 регистрирует падение давления Ри в соответствии с динамическими характеристиками, приведенными на рис. 10.22.
Для камерной схемы контроля решения дифференциальных уравнений (10.15) имеют вид
(10.19)
(10.20)

Каждое из уравнений (10.19) и (10.20) определяет в координатах Р, t параболу. Оси этих парабол параллельны оси ординат Р и направлены в противоположные стороны. Они пересекаются в точке, координаты которой определяются, решая уравнение
Ри (t ) = Рк(t )
Несмотря на кажущуюся простоту метода, использование его часто сдерживается по причине сравнительно низкой чувствительности метода, а в ряде случаев большой длительностью цикла измерений. При усовершенствовании метода устранению влияния температуры на результаты контроля принадлежит ведущая роль.
Газогидравлический метод (пузырьковый метод) основан на наблюдении пузырьков пробного газа 4 (рис. 10.23), выделяемых из течи 3 при опрессовке газом объекта контроля 2, погруженного в жидкость.
Преимущества пузырькового метода заключаются в его простоте: он не требует приборного оснащения и специальных пробных газов, имеет высокую чувствительность, операции выявления и локализации течей совмещены.
Его недостатком является необходимость погружения изделия в резервуар, что невозможно для крупногабаритных изделий. Покрытие поверхности жидкой пленкой -трудоемкая операция, имеется опасность коррозии поверхности в результате длительного действия на нее остатков жидкости (воды). Чувствительность метода иногда оказывается недостаточной. Результаты проверки в большой степени зависят от добросовестности контролера.
На примере пузырькового метода удобно проследить влияние порога чувствительности средства течеискания и условий испытания на порог чувствительности способа течеискания в целом. Средством обнаружения течи собственно являются пузырьки пробного газа. Рассмотрим процесс образования пузырька для оценки порога чувствительности. Под влиянием давления опрессовки, создаваемого в объекте контроля, в устье течи образуется пузырек. Количество газа в нем определяется произведением объема пузырька V п на давление внутри него Р п. Это давление меньше Р опр из-за падения давлений на течи. Определим Рп из условия равенства его сумме внешних давлений, действующих на пузырек: атмосферного давления на поверхность жидкости Р атм, гидростатического давления жидкости Р г и поверхностного натяжения Р н.
Величина P г=g ρh , где ρ - плотность жидкости, a h - высота столба жидкости над пузырьком. Давление, вызываемое силами поверхностного натяжения, Р н= (2Fжгcosθ)/r=4Fжг/D. Здесь Fжг - сила поверхностного натяжения жидкость - газ, отнесенная к единице длины на поверхности жидкости. Для рассматриваемого случая D = 2r - диаметр пузырька, θ = 0. Таким образом,
(10.21)
где t - время образования пузырька.
Поток газа через течь увеличивает диаметр пузырька вплоть до момента его отрыва. Этот момент наступает, когда действующая на пузырек архимедова сила gρV п становится равной, а затем превышает силы сцепления пузырька с поверхностью, равные силе поверхностного натяжения жидкость - газ, умноженной на периметр течи: Fжг=πd , где d - диаметр течи. Таким образом, условие отрыва

Здесь D 0 - диаметр пузырька в момент отрыва. Из формулы видно, что чем больше диаметр течи, тем крупнее пузырьки. Однако поскольку из диаметра течи (d ) и величин, характеризующих свойства жидкости (F жг и ρ), извлекается корень кубический, диаметр отрывающегося пузырька меняется мало при изменении названных величин. Обычно диаметр отрывающегося пузырька принимают равным 0,5...1 мм. Пузырьки диаметром меньше 0,5 мм трудно заметить. Отсюда можно найти минимальный диаметр течи d min=2,8 мкм.
Минимальный поток газа, регистрируемый пузырьковым метод дом, можно найти из предположения, что время t 0 от начала образования пузырька до его отрыва равно 30 с. Если это время больше, то слишком редко образующиеся пузырьки трудно заметить.
Обычно гидростатическое давление гораздо меньше атмосферного оно даже стремится к нулю при уменьшении расстояния от течи до поверхности h . Давление сил поверхностного натяжения также существенно меньше атмосферного. В результате из (10.31) определяем минимально регистрируемый поток газа, с помощью пузырькового метода:
(10.22)
При D 0=0,5 мм, t 0 = 30 с, Р атм=101325 Па получим J min = (3,14 0,53 10-9 101325)/(6 30)=2,2 10-7 Вт. Это значение определяет, порог чувствительности пузырькового способа как средства течеискания. Теперь рассмотрим чувствительность (нижний предел индикации) всей системы течеискания пузырьковым методом.
Используя уравнения для натекания через канал - течь для вязкого течения J в = πd 4Р 2атм/256ηвl , определим чувствительность всей системы течеискания В min, приведенную к стандартным условиям:
(10.23)
По этой формуле легко рассчитать чувствительность системы при опрессовке воздухом в зависимости от давления опрессовки.

P опр/P атм
B min, Вт

Чувствительность метода к течам может быть повышена не только повышением Р опр, но также применением газов с вязкостью, меньшей, чем у воздуха. Например, если применять водород вместо воздуха, то η/ηв = 0,5 и Ропр/Ратм=10, отсюда B min = 1,1 10-9Вт. Это надо понимать так, что с помощью водорода и давления опрессовки в 10 атм снимают порог чувствительности системы контроля и выявляют течи, которые при вакуумных испытаниях в стандартных условиях будут давать натекание около 1 10-9 Вт.
Рассмотрим некоторые варианты пузырькового метода. Как отмечалось ранее, вместо погружения объекта контроля в резервуар его покрывают жидкой пленкой (способ обмыливания), в которой наблюдают образование пузырьков. Жидкость должна быть вязкой, медленно стекающей, с малым поверхностным напряжением. Ее приготовляют из водного раствора мыла, глицерина и желатина (мыльная пленка) или из водного раствора декстрина, глицерина, спирта и других добавок (полимерная пленка). Вязкость обеспечивает медленное стекание, а снижение сил поверхностного натяжения облегчает образование пузырей.
Пленку наносят на поверхность изделия мягкой кистью или распылителем. Наблюдение за образованием пузырьков начинают через 2...3 мин после нанесения мыльной пленки. При использовании полимерной пленки выявление больших дефектов наблюдают непосредственно после нанесения пленки, а малых - через 20 мин. Пузырьки в такой пленке не лопаются, а сохраняются в виде «коконов» в течение суток. Чувствительность определяют по приближенной формуле (10.22).
Наибольшей чувствительности пузырькового метода удается добиться, если использовать способ обмыливания и наблюдения в локальной вакуумной камере с давлением около 104 Па. Такая камера (рис. 10.24) «присасывается» к поверхности объекта контроля под действием атмосферного давления. Наблюдение за появлением пузырьков, коконов или разрывов пленки ведут через смотровое окно. В этом случае атмосферное и гидростатическое давления равны нулю, и формула (10.22) с учетом двойной поверхности соприкосновения пленки с газом приобретает вид

Рис. 10.24. Локальная вакуумная камера :
1 - корпус. 2 - стекло, 3 - штуцер откачки, 4 - уплотнение,
5 - стенка объекта контроля, 6 - штуцер манометра.

Принимая прежние условия испытания и величину поверхностного натяжения для воды 0,075 Н/м, получим J min=l,3 10-9 Вт, т.е. порог чувствительного метода как средства течеискания снижается в 170 раз по сравнению с испытанием в резервуаре с атмосферным давлением. При этом сохраняется отмеченная выше возможность повышения чувствительности способа контроля в целом за счет повышения давления опрессовки и применения водорода в качестве пробного газа вместо воздуха. В результате пузырьковый метод позволит выявить течи, которые при вакуумных испытаниях в стандартных условиях будут соответствовать натеканию около 10-11 Вт.
Пузырьковый метод применяют также для испытания замкнутых объектов контроля, содержащих газ под атмосферным давлением. Избыточное давление газа внутри объекта контроля создают, погружая объект в горячую жидкость. Изменение давления при этом определяют из закона Шарля

где Р - давление; Т -абсолютная температура; индексы «1» и «2» относятся к холодному и нагретому объекту.
B качестве исходных условий примем нормальные. Температура нагрева Т 2 ограничивается тем, что в жидкости начинают образовываться пузырьки. Для воды это 80°С. Отсюда легко найти, что

Подставляя это значение в (10.23), найдем, что чувствительность метода, приведенная к стандартным условиям, равна 33 10-6 Вт.
Возможности повышения чувствительности заключаются в применении жидкостей с высокой температурой кипения. Например, вакуумное масло имеет температуру образования пузырьков 150°С. Это дает возможность увеличить Ропр/Ратм до 1,55. Кроме того, испытания проводят в вакуумной камере со смотровым окном. В результате обеспечивают выявление течей с пороговой чувствительностью примерно 10-8 Вт.
Гидравлические методы. Процесс гидроиспытаний, которому подвергают многие изделия, можно использовать как способ течеискания. Контроль на обнаружение больших течей называют испытанием на непроницаемость. Таким испытаниям подвергают корпуса судов, гидроемкости.
Испытания проводят либо при статическом давлении столба воды высотой 0,5...2,5 м с выдержкой не менее 1 ч, либо струей воды под напором. Менее ответственные объекты контролируют, водой без напора или рассеянной, струей воды. Результаты считают удовлетворительными, если не наблюдают струй, потоков, непрерывно стекающих капель воды.
Сосуды, корпуса, трубные системы и другие объекты, которые должны выдерживать значительные давления, подвергают гидроиспытаниям опрессовкой давлением значительно выше рабочего. Этот процесс также используют для поиска течей, причем признаком течи может быть отпотевание стенки объекта.
Для облегчения поиска течей и понижения порога чувствительности метода делают пробную жидкость контрастной, например придают ей свойство люминесцировать. Наибольшее распространение получил люминесцентно-гидравлический метод. Он состоит в том, что в воду, предназначенную для опрессовки, вводят в пропорции 0,1% (1 л/г) концентрированный раствор динатриевой соли флуоресцина (уранина). Состав тщательно перемешивают. Длительность выдержки под давлением - от 15 мин до 1 ч (в зависимости от толщины стенок объекта контроля).
Затем каждый контролируемый участок, поверхности ОК подвергают осмотру в лучах ультрафиолетового света ртутно-кварцевой лампы. Сначала выявляют большие течи, при прохождении, через которые вода из раствора флюоресцина полностью не испаряется и обеспечивает достаточную люминесценцию. Затем поверхность увлажняют влагораспылителем и опять осматривают. Флюоресцин, прошедший через мелкие течи, растворяется в этой воде и начинает светиться. В ультрафиолетовых лучах сквозные дефекты выявляются как светящиеся зеленые точки (поры), полоски (трещины). Освещенность помещения видимым светом должна быть не больше 20 лк.
Порог чувствительности люминесцентно-гидравлического метода, как и для всех жидкостных методов, определяют эмпирически, путем сравнения с результатами контроля газовыми способами. При избыточном давлении не менее 2 107 Па люминесцентно-гидравлическим методом обнаруживают дефекты, которые при контроле газовыми методами соответствуют натеканию 10-10...10-9 Вт в стандартных условиях. При снижении давления до 2 105 Па выявляют течи 10-5...10-4 Вт.
Если гидроопрессовка изделия не предусмотрена технологией или создание разности давлений невозможно из-за низкой прочности стенок изделия, для обнаружения течей применяют капиллярный (обычно люминесцентный) способ. Он отличается от рассмотренного в гл. 2 тем, что пенетрант и проявитель наносят на разные стороны поверхности перегородки. Проникающую жидкость (нориол с керосином) наносят кистью обильным слоем и через каждые 20 мин добавляют некоторое количество пенетранта. Проявитель (спиртоводную суспензию каолина) наносят тонким слоем на противоположную поверхность. Поиск дефектов путем осмотра при ультрафиолетовом освещении начинают не ранее чем через 10 мин после нанесения пенетранта и проявителя. Общее время выдержки зависит от толщины стенок изделия и требований к изделию по герметичности, оно может достигать 14 ч. Длительное время выдержки - главный недостаток капиллярного метода течеискания.
Менее ответственные объекты контролируют методом керосиновой пробы. С одной стороны на поверхность перегородки наносят керосин (пенетрант), а с другой - проявляющее покрытие в виде раствора мела в воде. Выдержка составляет от 40 до 120 мин в зависимости от толщины перегородки и ее расположения. Места течей определяют по появлению темных пятен керосина на меловом покрытии.
Средства и устройства, обеспечивающие процесс течеискания. Для выполнения контроля методами течеискания необходимы следующие средства: пробное вещество, устройства для создания и измерения разности давлений, средства обнаружения пробного вещества или измерения его количества, а также средства и технология подготовки объекта к контролю. Эффективность контроля течеисканием зависит от всей системы контроля, т.е. сочетания определенного способа, средства, режима контроля и способа подготовки объекта к контролю. Пороговую чувствительность системы контроля определяют значением минимального натекания в стандартных условиях, которое можно обнаружить этой системой.
Чем выше чувствительность системы контроля, тем ниже порог чувствительности.
Пробные вещества должны хорошо проникать через течи и хорошо обнаруживаться средствами течеискания. Они должны быть недорогими, не оказывать вредного действия на людей и объект контроля.
В качестве пробных веществ применяют газы (чаще) и жидкости. Чем меньше вязкость и молекулярный вес газа, тем лучше он проникает через течи. Главное требование к пробным газам (как и ко всем пробным веществам) - существование высокочувствительных методов их обнаружения. Наиболее распространенные пробные газы указаны в табл. 10.2.
В некоторых случаях в качестве пробных веществ применяют легколетучие жидкости: спирт, ацетон, бензин, эфир. Обычно индикаторы улавливают пары этих жидкостей, а способы контроля такими жидкостями относят к газовым.
К жидким пробным веществам относят воду, применяемую при гидроиспытаниях (гидроопрессовке), воду с люминесцирующими добавками, облегчающими индикацию течей, смачивающие жидкости - пенетраты.
Средства для создания разности давлений включают жидкостные или газовые (компрессоры), насосы, вакуумные насосы, баллоны с пробными газом или жидкостью, трубопроводы, арматуру (клапаны, штуцера, патрубки), манометры и т.д.
При вакуумных испытаниях остаточное давление воздуха составляет 0,1...1 Па. Такое давление достигают с помощью механического форвакуумного насоса. Более глубокий вакуум (10-4...10-5 Па) достигают с помощью паромасляных насосов . Однако эти насосы не могут откачивать воздух в атмосферу. Для них наибольшее выпускное давление 10...500 Па, которое обеспечивают форвакуумным насосом. Чтобы масло паромасляных насосов не попадало в вакуумную систему, между ними ставят отражатели и ловушки, охлаждаемые водой или жидким воздухом, заполненные сорбирующими веществами. В этом случае достигают вакуум в 10-6...10-7 Па.
Важной характеристикой насоса является быстрота действия: объем откачиваемого газа при определенном давлении на входном патрубке насоса. Часто используют понятие эффективной быстроты откачки Sэ. Оно определяет объем откачиваемого насосом газа с учетом ограниченной проводимости патрубков и вентилей, соединяющих насос с откачиваемым объемом.
При опрессовке газом давление должно быть ниже допустимого расчетного для данного объекта. Обычно применяют давление опрессовки не более 2 105.Па (около 1 атм) и только в отдельных случаях до 5 106 Па. Ограничение связано с катастрофическими последствиями от разрыва объекта контроля, опрессовываемого газом.
При гидроопрессовке разрыв объекта значительно менее опасен, поскольку жидкости практически несжимаемы. В этом случае возможно применение значительно: больших давлений. Например, гидроиспытания на прочность объекта контроля обычно проводят при давлениях, на 25...50% превышающих расчетное. Если паровой котел предназначен для работы под давлением 3 107 Па (300 атм), то давление при гидроиспытаниях доводят до 3,75 107 Па и при этом же давлении проводят контроль люминесцентно-гидравлическим методом.
При гидроопрессовке важно, чтобы не возникали «воздушные, подушки». Поэтому объект контроля перед заполнением жидкостью откачивают или выпускают сжимаемый воздух через вентиль, который располагают в верхней части объекта.
Манометры служат для измерения давления. Давление выше 104 Па измеряют с помощью механических деформационных, пьезоэлектрических и других типов манометров. Меньшие давления измеряют с помощью термоэлектрических, ионизационных и других вакуумных манометров (вакуумметров). Градуировку этих манометров выполняют с помощью жидкостного и компрессионного манометров. Каждый тип манометра имеет предел измерений, определяемый принципом его действия. Например, предварительный вакуум измеряют тепловым манометром, а высокий - ионизационным манометром.
Средства обнаружения течей. Для обнаружения течей используют специальные приборы - течеискатели и неприборные способы течеискания. Важнейшая характеристика средства обнаружения течей порог чувствительности. Это наименьший регистрируемый течеискателем поток газообразного или расхода жидкого пробного вещества. Путем экспериментов и расчетов его преобразуют к натеканию в стандартных условиях. Средства обнаружения течей характеризуют также диапазоном давлений, при которых они работают, временем подготовки к работе и испытаний, возможностью количественных отсчетов, массой и т.д.
В табл. 10.2 перечислены различные методы обнаружения, течей по применяемому средству течеискания, указан принцип, на котором они основаны. Методы расположены по мере увеличения порога чувствительности, т.е. ухудшения возможности выявления небольших течей. Указан ориентировочный порог чувствительности системы контроля по потоку воздуха в стандартных условиях, который зависит не только от средства течеискания, но и от спо­соба применения этого средства. Например, применение масс-спектрометрического метода с накоплением дает наиболее низкий порог чувствительности, а в динамическом режиме он в 100 раз выше.
Подготовка объектов к контролю. Главная задача подготовки к контролю состоит в освобождении течей от закрывающих их веществ масел, эмульсий, сконденсированной влаги из окружающего воздуха. При испытаниях опрессовкой под высоким избыточным давлением закупоривающие вещества вытесняются из течей, поэтому к подготовке поверхности не предъявляют высоких требований. При контроле смачивающими жидкостями подготовка поверхности с обеих сторон изделия такая же, как в капиллярном методе. Наиболее важна подготовка поверхности при испытаниях газовым методом с небольшой разностью давлений, например при вакуумных испытаниях.
Защитные покрытия поверхности (окраска) мешают контролю, поэтому герметичность проверяют до их нанесения. Масло, эмульсию удаляют протиркой растворителями. Для вскрытия течей (а также обезгаживания) проводят термическую обработку поверхности, которую разделяют на несколько классов.
Для полного вскрытия течей (первый класс) объект контроля прогревают в вакууме. Оптимальным является нагрев до температуры 400°С при вакууме 0,1 Па с выдержкой от 5 мин до 3 ч в зависимости от объекта контроля. Нагрев до высокой температуры нужен потому, что кипение жидкости в капиллярах происходит при более высокой температуре, чем в нормальных условиях. Например, вода кипит при температуре 300...400°С. Если нагрев до такой высокой температуры невозможен, то можно нагревать изделие на воздухе до температуры 250...300°С с выдержкой как минимум 30 мин.
Второй класс подготовки - нагрев на воздухе до 150...200°С с выдержкой как минимум 10 мин или в вакууме (10 Па) -до 100...200°С с выдержкой не менее 1ч.
Третий класс Подготовки - такой же нагрев на воздухе или в вакууме до 80°С с выдержкой не менее 2 ч. Наконец, четвертый класс предусматривает только сушку поверхности.
Перспективные методы. Анализ тенденций развития методов и способов контроля герметичности выявил перспективные направления в технике течеискания, развивающиеся в настоящее время.
Прежде всего перспективы течеискания связаны с расширением аппаратурной реализацией методов контроля. Так, успехи в абсорбционной спектроскопии газов с использованием для обнаружения микропримесей в окружающем воздухе монохроматического излучения в сочетании с оптико-акустическим эффектом позволили по-новому подойти к решению задачи повышения достоверности и эффективности контроля герметичности тонкостенных замкнутых объемов. На этой основе созданы первые образцы оптико-абсорбционной течеискательной аппаратуры с использованием закиси азота как пробного вещества.
Широкое развитие получают перспективные физико-химические методы контроля герметичности, основанные на эффекте взаимодействия пробного газа с поверхностью дефекта или специальным составом, и способствующие повышению проводимости дефекта. На основе этих же методов создаются новые типы чувствительных датчиков утечки, например пьезовзвешенные, которые используют специальное покрытие на поверхности кварца, взаимодействующего с пробным газом.
Кроме рассмотренных выше течеискательных устройств которые серийно выпускаются приборостроительными предприятиями, создан ряд устройств, используемых на отдельных предприятиях для испытания конкретных видов изделий. К ним относятся манометрические, акустические, инфракрасные, лазерные и другие течеискательные устройства и системы.
Манометрические течеискательные устройства обычно выполняют на базе серийных мембранных элементов и блоков. Наиболее часто такие устройства базируются на высокочувствительных мембранных или сильфонных дифманометрах. Основной поиск в направлении усиления возможностей манометрических устройств контроля герметичности связывается с подбором мембраны, созданием, температурных компенсаторов и компьютеризацией процесса манометрических испытаний.
Акустические течеискатели, основанные на регистрации ультразвуковых колебаний газовой струи, вытекающей через сквозной дефект, не получили ожидаемого распространения из-за их низкой чувствительности и влияния посторонних шумов на воспроизводимость испытаний. Как правило, акустические течеискатели (например, типа ТУЗ) позволяют находить течи с условным диаметром 0,1...0,15 мм при избыточном давлении внутри изделий 0,04...0,05 МПа. Область применения при сегодняшнем уровне их развития будет ограничиваться простыми условиями их эксплуатации, невысокими требованиями к степени герметичности промышленной продукции.
Поиск новых пробных веществ и успехи в развитии оптико-абсорбционного газоаналитического метода позволил специалистам авиационной промышленности создать новый тип течеискатели ИГТ-4. Это оптико-абсорбционный течеискатель, основанный на индикации экологически чистого пробного газа - закиси азота.
Его порог чувствительности к потоку закиси азота составляет 6,5 10-7 м3 Па/с. Течеискатель типа ИГТ-4 прост и надежен в эксплуатации, работает в автоматическом режиме, который осуществляется с помощью встроенного микропроцессора.
Развитие науки и техники в последние годы приводит к появлению новых идей газоаналитической и в том числе течеискательной аппаратуры. Это прежде всего относится к твердотельной полупроводниковой технике измерения параметров газовых потоков и следов газов. Видимо, в ближайшие годы развитие этого направления приведет к созданию новых типов течеискательной аппаратуры.

НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ. Кн. I. Общие вопросы. Контроль проникающими веществами. Гурвич, Ермолов, Сажин.

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

• после монтажа;
• во время подготовки к отопительному сезону;
• после установки новых элементов конструкции системы, например, теплосчетчиков;
• по итогам выполнения ремонтных работ;
• в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Регламент

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

1. «Правила технической эксплуатации тепловых энергоустановок № 115 от 24.03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
2. «Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
3. «Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

• Постепенное создание в системе давления, превышающее рабочее.
• Выдержка около получаса объекта испытаний с постоянным контролем давления.
• Актирование результата.
• Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Выполнение гидравлической опрессовки

Если необходимо проверить работающую конструкцию, то опрессовка отопления делается только после полного отключения системы и слива теплоносителя. Рекомендуется раз в 5–7 лет дополнительно проводить химическую или гидропневматическую промывку внутри контура для очищения от отложений, которые мешают нормальному функционированию. Такая процедура обязательна после первичного монтажа.

Далее проводится осмотр всей системы с заменой дефектных узлов. Через шаровой спускной кран начинается постепенное заполнение водой снизу вверх для избегания образования воздушных пузырей из водопровода с насосом или без. Все воздушные краны необходимо открыть. Обязательно включается в контур испытаний манометр, за показаниями которого ведется наблюдение. Если он показывает падение давления, то система не герметична и требуется ремонт. В противном случае делается вывод, что испытания прошли успешно. При отрицательном результате опрессовки находятся места утечки воды и заменяются аварийные элементы. После этого весь комплекс мероприятий повторяется заново.

Все результаты испытаний актируются проводящим их персоналом и заверяются двусторонними подписями от заказчика и исполнителя. В акте отмечают время проведения работ, используемое давление с расчетом и период его выдержки, результаты. Для выполнения опрессовки в детских, лечебных учреждениях и в многоквартирных домах обязательно участие надзорных органов.

Опрессовка кондиционирующих систем

Также возникает потребность в проверке герметичности систем кондиционирования воздуха. Для них также применяется опрессовка, аналогичная гидравлической. Такая процедура обязательно проводится после любого ремонта, например, после замены радиатора. Для проверки герметичности пайки в систему загоняется смесь сухого азота с хладагентом R22 либо только сухой азот. Достигается проверочное давление, после чего, специальным течеискателем в первом случае и просто мыльной пеной во втором, регистрируется отсутствие или наличие дефектов. Производится ремонт или приведение системы в рабочее состояние.

Стоимость опрессовки

Обязательство по проведению регулярных опрессовок возлагается на собственников домов или на обслуживающие их службы, например, коммунальные. То есть, владельцам жилья придется прибегать к помощи специалистов, которые сделают весь комплекс нужных процедур.

В каждом регионе много компаний, проводящих такие испытания. Желающих воспользоваться их услугами интересует профессионализм сотрудников, соблюдение санитарных и строительных норм. Важным параметром при выборе организации является цена на опрессовку отопления. Во всех конкретных случаях она рассчитывается индивидуально, когда после консультации выездного специалиста, составляется полный список требуемых мер и смета. Окончательная стоимость будет зависеть от состояния трубопроводов, списка проводимых работ и тарифов компании-исполнителя.

При правильном и своевременном проведении опрессовки систем кондиционирования и отопления, а также всех остальных элементов, гарантируется их безотказная и безаварийная служба во время эксплуатации. Необходимым требованием является соблюдение регламентных норм и участие квалифицированного персонала при производстве всех работ.
