Принцип работы трансформатора понятие для чайников. Принцип работы трансформатора. Общее устройство и принцип работы

Трансформатор представляет собой устройство, которое преобразовывает напряжение переменного тока (повышает или понижает). Состоит трансформатор из нескольких обмоток (двух или более), которые намотаны на общий ферромагнитный сердечник. Если трансформатор состоит только из одной обмотки, то он называется автотрансформатором. Современные трансформаторы тока бывают: стержневыми, броневыми или тороидальными. Все три типа трансформаторов имеют похожие характеристики, и надежность, но отличаются друг от друга способом изготовления.

В трансформаторах стержневого типа обмотка намотана на сердечник, а в трансформаторах стержневого типа обмотка включается в сердечник. В трансформаторе стержневого типа обмотки хорошо видны, а из сердечника видна только нижняя и верхняя часть. Сердечник броневого трансформатора скрывает в себе практически всю обмотку. Обмотки трансформатора стержневого типа расположены горизонтально, в то время как это расположение в броневом трансформаторе может быть как вертикальным, так и горизонтальным.

Независимо от типа трансформатора, в его состав входят такие три функциональные части: магнитная система трансформатора (магнитопровод), обмотки, а также система охлаждения.

Принцип работы трансформатора

В трансформаторе принято выделять первичную и вторичную обмотку. К первичной обмотке напряжение подводится, а от вторичной отводится. Действие трансформатора основано на законе Фарадея (законе электромагнитной индукции): изменяющийся во времени магнитной поток через площадку, ограниченную контуром, создает электродвижущую силу. Справедливо также обратное утверждение: изменяющийся электрический ток индуцирует изменяющееся магнитное поле.

В трансформаторе есть две обмотки: первичная и вторичная. Первичная обмотка получает запитку от внешнего источника, а с вторичной обмотки напряжение снимается. Переменный ток первичной обмотки создает в магнитопроводе переменное магнитное поле, которое, в свою очередь, создает ток во вторичной обмотке.

Режимы работы трансформатора

Существуют такие три режима работы трансформатора: холостой ход, режим короткого замыкания, рабочий режим. Трансформатор «на холостом ходу», когда выводы от вторичных обмоток никуда не подключены. Если сердечник трансформатора изготовлен из магнитомягкого материала, тогда ток холостого хода показывает, какие в трансформаторе происходят потери на перемагничивание сердечника и вихревые токи.

В режиме короткого замыкания выводы вторичной обмотки соединены между собой накоротко, а на первичную обмотку подают небольшое напряжение, с таким расчетом, чтобы ток короткого замыкания был равен номинальному току трансформатора. Величину потерь (мощность) можно посчитать, если напряжение во вторичной обмотке умножить на ток короткого замыкания. Такой режим трансформатора находит свое техническое применение в измерительных трансформаторах.

Если подключить нагрузку к вторичной обмотке, то в ней возникает ток, индуцирующий магнитный поток, направленный противоположно магнитному потоку в первичной обмотке. Теперь в первичной обмотке ЭДС источника питания и ЭДС индукции питания не равны, поэтому ток в первичной обмотке увеличивается до тех пор, пока магнитный поток не достигнет прежнего значения.

Для трансформатора в режиме активной нагрузки справедливо равенство:
U_2/U_1 =N_2/N_1 , где U2, U1 – мгновенные напряжения на концах вторичной и первичной обмоток, а N1, N2 – количество витков в первичной и вторичной обмотке. Если U2 > U1, трансформатор называется повышающим, в противном случае перед нами понижающий трансформатор. Любой трансформатор принято характеризовать числом k, где k – коэффициент трансформации.

Виды трансформаторов

В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В.

Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор.

Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины.

Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем.

Существует два вида переключения ответвлений: переключение под нагрузкой - РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности. Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.

Уравнения идеального трансформатора

Для того чтобы рассчитать основные характеристики трансформаторов, принято пользоваться простыми уравнениями, которые знает каждый современный школьник. Для этого используют понятие идеального трансформатора. Идеальным трансформатором называется такой трансформатор, в котором нет потерь энергии на нагрев обмоток и вихревые токи. В идеальном трансформаторе энергия первичной цепи превращается полностью в энергию магнитного поля, а затем – в энергию вторичной обмотки. Именно поэтому мы можем написать:
P1= I1*U1 = P2 = I2*U2 ,
где P1, P2 – мощности электрического тока в первичной и вторичной обмотке соответственно.

Магнитопровод трансформатора

Магнитопровод представляет собой пластины из электротехнической стали, которые концентрируют в себе магнитное поле трансформатора. Полностью собранная система с деталями, скрепляющими трансформатор в единое целое – это остов трансформатора. Та часть магнитопровода, на которой крепятся обмотки, называется стержнем трансформатора. Часть магнитопровода, которая не несет на себе обмотку и замыкает магнитную цепь, называется ярмом.

В трансформаторе стержни могут располагаться по-разному, поэтому выделяют такие четыре типа магнитопроводов (магнитных систем): плоская магнитная система, пространственная магнитная система, симметричная магнитная система, несимметричная магнитная система.

Обмотка трансформатора

Теперь поговорим об обмотке трансформатора. Основная часть обмотки – виток, который однократно обхватывает магнитопровод и в котором индуцируется магнитное поле. Под обмоткой понимают сумму витков, ЭДС всей обмотки равна сумме ЭДС в каждом витке.

В силовых трансформаторах обмотка обычно состоит из проводников, имеющих квадратное сечение. Такой проводник по-другому еще называется жилой. Проводник квадратного сечения используется для того, чтобы более эффективно использовать пространство внутри сердечника. В качестве изоляции каждой жилы может использоваться либо бумага, либо эмалевый лак. Две жилы могут быть соединены между собой, и иметь одну изоляцию – такая конструкция называется кабелем.

Обмотки бывают следующих типов: основные, регулирующие и вспомогательные. Основной называется обмотка, к которой подводится или от которой отводится ток (первичная и вторичная обмотка). Обмотка с выводами для регулирования коэффициента трансформации напряжения называется регулирующей.

Применение трансформаторов

Из курса школьной физики известно, что потери мощности в проводах прямо пропорциональны квадрату силы тока. Поэтому для передачи тока на большие расстояния напряжение повышают, а перед подачей потребителю наоборот, понижают. В первом случае нужны повышающие трансформаторы, а во втором – понижающие. Это основное применение трансформаторов.

Трансформаторы применяются также в схемах питания бытовых приборов. Например, в телевизорах применяют трансформаторы, имеющие несколько обмоток (для питания схем, транзисторов, кинескопа, и т.д.).

1. Изоляция трансформатора на основе безматричной вакуумной пропитки и работает в среде с высокой влажностью воздуха и в химически агрессивной атмосфере.
2. Минимальное выделение энергии горения (например, 43 кг для трансформатора 1600 кВА соответствуют 1,1% веса). Другие изоляционные материалы являются практически негорючими, самозатухающими и не содержат каких-либо токсичных добавок.
3. Устойчивость трансформатора к загрязнениям благодаря конвекционным самоочищающимся дискам обмотки.
4. Большая длина утечки по поверхности дисков обмотки, которые создают эффект изоляционных барьеров.
5. Устойчивость трансформатора к температурной ударной нагрузке даже при крайне низких температурах (-50°С).
6. Керамические блоки прокладки (без возможности возгорания) между дисками обмотки.
7. Изоляция проводников стекло-шелк.
8. Безопасность эксплуатации трансформатора благодаря специальной структуре обмотки Воздействие напряжения на изоляцию никогда не превышает напряжение изоляции (не более 10 В). Частичные разряды в изоляции физически невозможны.
9. Охлаждение трансформатора обеспечивается вертикальными и горизонтальным каналам охлаждения, а минимальная толщина изоляции обеспечивают возможность работы трансформатора при больших кратковременных перегрузках в защитном корпусе IP 45 без принудительного охлаждения.
10. Изоляционный цилиндр сделан и практически негорючего и самозатухающего материала, армированного стекловолокном.
11. Обмотка низкого напряжения из стандартного провода или фольги; в качестве материала обмотки используется медь.
12. Динамическая устойчивость трансформатора к коротким замыканиям обеспечивается керамическими изоляторами.

Трансформатор тока представляет собой измерительное устройство, первичная обмотка (высокая сторона) которого подключается к источнику переменного электрического тока, а его вторичная обмотка (низкая сторона) подключается к приборам измерения или к приборам защиты с малым сопротивлением.

Если точнее, то первичная обмотка любого трансформатора тока включается только последовательно в силовую электрическую цепь, по которой протекает электрическая нагрузка. К вторичной обмотке или нескольким вторичным обмоткам подключаются защитные приборы, измерительные приборы и приборы учёта электроэнергии.

Принцип действия трансформатора тока

Работа обычного трансформатора тока базируется на физическом явлении электромагнитной индукции. Это значит, что при подаче напряжения на первичную обмотку, в её витках будет проходить переменный ток, образующий впоследствии появление переменного магнитного потока. Появившийся магнитный поток проходит по сердечнику и пронизывает витки всех обмоток трансформатора, таким образом, индуцируя в них электродвижущие силы (э.д.с.). В случае закорачивания вторичной обмотки или же при включении нагрузки в её цепь, под воздействием э.д.с. в витках обмотки начнёт протекать вторичный ток.

Назначение трансформаторов

Общее назначение трансформаторов тока – преобразование (снижение) большой величины переменного тока до таких значений, которые будут удобны и безопасны для измерения.

Трансформаторы тока позволяют безопасно измерять большие электрические нагрузки в сетях переменного тока. Это становится возможным благодаря изолированию первичной обмотки и вторичной обмотки друг от друга.

При изготовлении к трансформаторам тока предъявляются строгие требования по качеству изоляции и по точности измерений электрических нагрузок.

Трансформатор тока – это устройство, основой которого является сердечник, шихтованный из особой трансформаторной стали. На сердечник (магнитопровод) наматываются витки одной, двух или даже нескольких вторичных обмоток, электрически изолированных друг от друга, а также и от сердечника.

Что касается первичной обмотки, то она может представлять собой катушку, также намотанную на сердечник измерительного трансформатора. Однако чаще всего первичная обмотка представляет собой алюминиевую или медную шину (пластину). Не менее часто в трансформаторе тока вообще отсутствует первичная обмотка как таковая. В этом случае функцию первичной обмотки выполняет силовой проводник, проходящий через кольцо трансформатора тока. Это может быть отдельная жила электрического кабеля.

Вся конструкция трансформатора тока помещается в корпус для защиты от механических повреждений.

Основной технической характеристикой каждого трансформатора тока является номинальный коэффициент трансформации. Его значение указывается на специальной табличке (шильдике) в виде отношения номинального значения первичного тока к номинальному значению вторичного тока.

Например, указанное значение 400/5 означает, что при первичной нагрузке в 400А, во вторичной цепи должен протекать ток в 5А и, следовательно, коэффициент трансформации будет равен 80. Если на шильдике указано значение 50/1, то коэффициент трансформации будет равен 50.

Практически у каждого трансформатора тока есть определённая погрешность. В зависимости от её величины каждому трансформатору тока присваивается свой класс точности.

Классификация трансформаторов

Существует несколько признаков, по которым трансформаторы тока делятся.

По своему назначению они бывают измерительными, защитными, а также промежуточными и лабораторными.

• Измерительные выполняют функцию измерения. К ним подключаются приборы, такие как амперметр или приборы учёта (счётчики электрической энергии).
• Защитные трансформаторы тока выполняют функцию электрической защиты совместно с устройствами защиты, поэтому к ним подключаются устройства, такие как реле тока или современные цифровые устройства высоковольтной защиты.
• Промежуточные трансформаторы тока применяют в токовых цепях релейной защиты.
• Лабораторные устройства обладают очень высокой степенью точности измерений. Также у них может быть несколько разных коэффициентов трансформации.

По виду установки трансформаторы тока бывают наружными и внутренними , а также встроенными внутрь электрооборудования (внутри высоковольтных выключателей, внутри питающих силовых трансформаторов и т.д.). Кроме того трансформаторы тока бывают накладными и переносными. Переносные трансформаторы используют для измерений токовой нагрузки в лабораторных условиях.

По исполнению первичной обмотки бывают одновитковые, многовитковые и шинные трансформаторы тока. По количеству ступеней трансформации – одно- и двухступенчатые.

По напряжению трансформаторы тока делятся на две группы – устройства с напряжением до 1000В и устройства с напряжением выше 1000В.

Кроме обычных измерительных трансформаторов тока, существуют и специальные, такие как трансформаторы тока нулевой последовательности.

Неизбежно приводит к определенным потерям. Для того чтобы снизить потери, в системе передачи применяется свойство трансформации. С этой целью электрический ток проходит через трансформаторную подстанцию, с помощью которой осуществляется повышение амплитуды напряжения, подаваемого в ЛЭП для дальнейшей транспортировки.

Конечная точка ЛЭП подключается к вводу удаленной подстанции. Здесь выполняется снижение напряжения, после чего электричество распределяется среди потребителей. На обеих подстанциях установлены силовые трансформаторы, устройство и принцип действия которых позволяет преобразовывать электроэнергию большой мощности. Они отличаются особенностями устройства и техническими характеристиками.

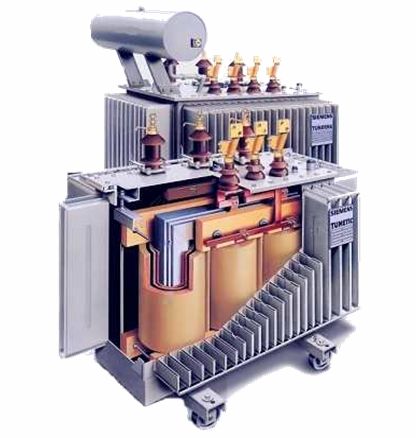

Основные детали и системы силового трансформатора

Металлический корпус предназначен для размещения внутри него электрического оборудования трансформатора. Он представляет собой герметичный бак с крышкой, заполненный трансформаторным маслом. Такой сорт масла имеет высокие диэлектрические качества, с его помощью отводится тепло от деталей, подверженных значительным токовым нагрузкам.

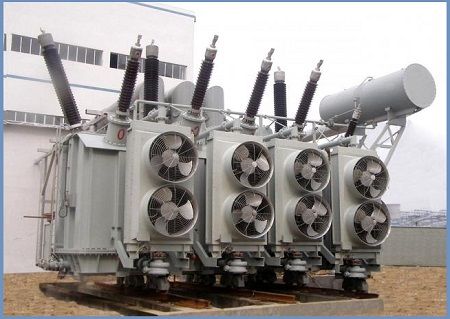

Охлаждение трансформатора осуществляется с помощью гидравлической системы. Залив и слив масла производится с использованием задвижек и вкручивающихся пробок. Отбор масла для химического анализа производится через запорный вентиль, расположенный в нижней части бака.

Циркуляция масла в силовом трансформаторе происходит по двум контурам - внешнему и внутреннему. В состав внешнего контура входит радиатор, состоящий из верхнего и нижнего коллекторов, соединенных между собой металлическими трубками. Нагретое масло проходит через магистрали охладителя, остывает и вновь поступает в бак. Внутри бака масло может циркулировать естественным путем или принудительно под действием давления, создаваемого насосами. Теплообмен значительно улучшается за счет специальных гофр, устанавливаемых на поверхности бака.

Важнейшим элементом силового трансформатора является его электрическая схема . Все ее элементы размещаются внутри корпуса. Верхняя и нижняя балки составляют остов, на котором крепятся все остальные детали. В состав схемы входит магнитопровод, обмотки высокого и низкого напряжения, высоковольтные и низковольтные отводы, регулировочные ответвления обмоток. В нижней части располагаются вводы высокого и низкого напряжения.

Основной функцией магнитопровода является снижение потерь магнитного потока, проходящего через обмотки. Для его изготовления используется специальные сорта электротехнической стали. Ток нагрузки протекает через обмотки фаз. Изоляция витков выполняется специальными сортами хлопчатобумажной ткани или кабельной бумаги. Механическая и электрическая прочность обмоточной изоляции повышается за счет пропитки поверхностей специальным лаком. Подключение обмоток может выполняться по схеме «звезда», «треугольник» или «зигзаг». Для концов каждой обмотки используются латинские символы.

Принцип действия и режимы работы

Силовые трансформаторы действуют по такому же принципу, как и обычные трансформаторные устройства. Во входную обмотку поступает электрический ток, колебания которого изменяются по времени. Это приводит к наведению в магнитопроводе изменяющегося магнитного поля. Далее изменяющийся магнитный поток проходит через витки второй обмотки, после чего в ней возникает электродвижущая сила.

Во время проверок и в процессе эксплуатации работа трансформатора может происходить в различных режимах:

• Рабочий режим. В этом случае источник напряжения подключается к первичной обмотке, а нагрузка - к вторичной. Величина тока в каждой обмотке должна быть не более допустимого расчетного значения. В данном режиме обеспечивается устойчивое и надежное питание потребителей в течение длительного времени. В рабочем режиме может создаваться холостой ход и короткое замыкание с целью проверки характеристик трансформаторного устройства.
• Холостой ход. Создается путем размыкания вторичной цепи, чтобы исключить протекание по ней тока. Данный режим позволяет определить коэффициент полезного действия, потери в стальных деталях, затраченные для намагничивания сердечника.
• Режим короткого замыкания. В этом случае накоротко шунтируются выводы вторичной обмотки. На входе трансформатора напряжение оказывается заниженным до значения, при котором создается вторичный номинальный ток с постоянным значением. Данный способ позволяет установить потери в меди.
• Аварийный режим. К нему относятся любые нарушения работы трансформатора, вызывающие отклонение рабочих показателей за пределы допустимого значения. Особую опасность представляет короткое замыкание, возникающее внутри обмоток. Для предотвращения последствий аварийного режима в силовых трансформаторах устанавливаются автоматические средства защиты и сигнализации. Они поддерживают нормальную работу первичной схемы и полностью отключают ее в случае неисправностей и аварийных ситуаций.

Защита силовых трансформаторов

В первую очередь необходимо постоянно контролировать уровень масла, циркулирующего внутри бака. На его температуру оказывает влияние целый комплекс различных факторов. В связи с этим происходит постоянное изменение объема и главной задачей становится поддержание уровня масла в установленных границах. Важную роль в этом играет использование расширительного бачка, компенсирующего все объемные отклонения. Кроме того, он позволяет вести наблюдения за текущим уровнем масла.

Данные о состоянии уровня снимаются с помощью маслоуказателя, подключаемого параллельно с расширительным бачком.

Силовые трансформаторы должны быть защищены от проникновения влаги, поскольку расширительный бак своей верхней частью плотно контактирует с окружающей средой. С этой целью устанавливается осушитель воздуха, создающий препятствия попаданию влаги в масло, что существенно снижает его диэлектрические свойства.

Важной составляющей масляной системы считается газовое реле, защищающее трансформатор от внутренних повреждений. Оно монтируется внутри трубопровода, который соединяет между собой основной и расширительный баки. Во время нагрева масло и органическая изоляция выделяют газы, попадающие в емкость газового реле, содержащую внутри чувствительный элемент.

В некоторых случаях может возникнуть аварийное повышение давления внутри бака. В целях защиты на крышке трансформатора выполняется монтаж выхлопной трубы. Ее нижний конец должен сообщаться с емкостью бака, а масло - поступать внутрь до необходимого уровня в расширителе. Над расширителем возвышается верхняя часть трубы, которая отводится в сторону и незначительно загибается вниз. Ее конец герметично закрывает стеклянная предохранительная мембрана, разрушающаяся в случае аварийного повышения давления.

Силовые трансформаторы, имеющие обмотку высокого напряжения свыше 1000 В, оборудуются релейной защитой от основных повреждений и неисправностей. Непосредственными защитными устройствами являются вторичные реле прямого или косвенного действия. Их подключение осуществляется не напрямую, а через измерительные трансформаторы напряжения и тока.

Монтаж и дальнейшая эксплуатация силовых трансформаторов

Большинство конструкций силовых трансформаторов обладают значительным весом. Поэтому для их транспортировки к месту монтажа используется специальный транспорт. Оборудование поставляется полностью собранным и готовым к подключению.

Монтаж силового трансформатора выполняется на заранее подготовленном фундаменте или в специальном помещении. Во избежание воздушных мешков под крышкой бака в процессе установки, под катки со стороны расширителя подкладываются стальные пластинки. Их толщина должна обеспечивать подъем 1% с узкой и 1,5% с широкой стороны трансформатора. Длина прокладок составляет не менее 150 мм. При массе устройства до 2 тонн установка выполняется непосредственно на фундамент. Корпус в обязательном порядке соединяется с системой заземления.

Перед началом установки силовые трансформаторы проходят испытания в лабораторных условиях. В это время измеряется коэффициент трансформации, проверяется качество соединений, изоляции, а также соответствие трансформаторного масла.

Релейная защита силового трансформатора

Трансформаторы - электромагнитные статические преобразователи электрической энергии. Трансформаторами называются электромагнитные аппараты, служащие для преобразования переменного тока одного напряжения в переменный ток другого напряжения при той же частоте и для передачи электрической энергии электромагнитным путем из одной цепи в другую.

Основное назначение трансформаторов - изменять напряжение переменного тока. Трансформаторы применяются также для преобразования числа фаз и частоты.

Трансформаторами тока называются аппараты, предназначенные для преобразования тока любой величины в ток, допустимый для измерений нормальными приборами, а также для питания различных реле и обмоток электромагнитов. Число витков вторичной обмотки трансформатора тока w2 > w1.

Особенностью трансформаторов тока является их работа в режиме, близком к короткому замыканию, так как их вторичная обмотка всегда замкнута на небольшое сопротивление.

Трансформаторами напряжения называются аппараты, предназначенные для преобразования переменного тока высшего напряжения в переменный ток низшего напряжения и питания параллельных катушек измерительных приборов и реле. Принцип действия и устройства трансформаторов напряжения аналогичен принципу работы силовых трансформаторов. Число витков вторичной обмотки w2 < w1, так как все измерительные трансформаторы напряжения – понижающего типа.

Особенность работы измерительного трансформатора напряжения заключается в том, что его вторичная обмотка всегда оказывается замкнутой на большое сопротивление, и трансформатор работает в режиме, близком к режиму холостого хода, так как подключаемые приборы потребляют незначительный ток.

Наибольшее распространение имеют силовые трансформаторы напряжения , которые выпускаются электротехнической промышленностью на мощности свыше миллиона киловольт-ампер и на напряжения до 1150 - 1500 кВ.

Для передачи и распределения электрической энергии необходимо повысить напряжение турбогенераторов и гидрогенераторов, установленных на электростанциях, с 16 - 24 кВ до напряжений 110, 150, 220, 330, 500, 750 и 1150 кВ, используемых в линиях передачи, а затем снова понизить до 35; 10; 6; 3; 0,66; 0,38 и 0,22 кВ, чтобы использовать энергию в промышленности, сельском хозяйстве и быту.

Так как в энергетических системах имеет место многократная трансформация, мощность трансформаторов в 7 - 10 раз превышает установленную мощность генераторов на электростанциях.

Силовые трансформаторы в выпускаются в основном на частоту 50 Гц.

Трансформаторы малой мощности широко используются в различных электротехнических установках, системах передачи и переработки информации, навигации и других устройствах. Диапазон частот, на которых могут работать трансформаторы, - от нескольких герц до 105 Гц.

По числу фаз трансформаторы делятся на однофазные, двухфазные, трехфазные и многофазные. Силовые трансформаторы выпускаются в основном в трехфазном исполнении. Для применения в однофазных сетях выпускаются .

Классификация трансформаторов по числу и схемам соединения обмоток

Трансформаторы имеют две или несколько обмоток, индуктивно связанных друг с другом. Обмотки, потребляющие энергию из сети, называются первичными . Обмотки, отдающие электрическую энергию потребителю, называются вторичными .

Многофазные трансформаторы имеют обмотки, соединенные в многолучевую звезду или многоугольник. Трехфазные трансформаторы имеют соединение в трехлучевую звезду и треугольник.

Повышающие и понижающие трансформаторы

В зависимости от соотношения напряжений на первичной и вторичной обмотках трансформаторы делятся на повышающие и понижающие . В повышающем трансформаторе первичная обмотка имеет низкое напряжение, а вторичная - высокое. В понижающем трансформаторе , наоборот, вторичная обмотка имеет низкое напряжение, а первичная - высокое.

Трансформаторы, имеющие одну первичную и одну вторичную обмотки, называются двухобмоточными . Достаточно широко распространены трехобмоточные трансформаторы , имеющие на каждую фазу три обмотки, например две на стороне низкого напряжения, одну - на стороне высокого напряжения или наоборот. Многофазные трансформаторы могут иметь несколько обмоток высокого и низкого напряжения.

Классификация трансформаторов по конструкции

По конструкции силовые трансформаторы делят на два основных типа - масляные и сухие .

В масляных трансформаторах магнитопровод с обмотками находится в баке, заполненном трансформаторным маслом, которое является хорошим изолятором и охлаждающим агентом.

В соответствии с нормативными документами особенности конструкции трансформатора отражаются в обозначении его типа и систем охлаждения.

Тип трансформатора:

• Автотрансформатор (для однофазных О, для трехфазных Т) - А
• Расщепленная обмотка низшего напряжения - Р
• Защита жидкого диэлектрика с помощью азотной подушки без расширителя - З
• Исполнение с литой изоляцией - Л
• Трех обмоточный трансформатор - Т
• Трансформатор с РПН - Н
• Сухой трансформатор с естественным воздушным охлаждением (обычно вторая буква в обозначении типа), либо исполнение для собственных нужд электростанций (обычно последняя буква в обозначении типа) - С
• Кабельный ввод - К
• Фланцевый ввод (для комплектных ТП) - Ф

Системы охлаждения сухих трансформаторов:

• Естественное воздушное при открытом исполнении - С
• Естественное воздушное при защищенном исполнении - СЗ
• Естественное воздушное при герметичном исполнении - СГ
• Воздушное с принудительной циркуляцией воздуха - СД

Системы охлаждения масляных трансформаторов:

• Естественная циркуляция воздуха и масла - М
• Принудительная циркуляция воздуха и естественная циркуляция масла - Д
• Естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла - МЦ
• Естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком масла - НМЦ
• Принудительная циркуляция воздуха и масла с ненаправленным потоком масла - ДЦ
• Принудительная циркуляция воздуха и масла с направленным потоком масла - НДЦ
• Принудительная циркуляция воды и масла с ненаправленным потоком масла - Ц
• Принудительная циркуляция воды и масла с направленным потоком масла - НЦ

Системы охлаждения трансформаторов с негорючим жидким диэлектриком:

• Охлаждение жидким диэлектриком с принудительной циркуляцией воздуха - НД
• Охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха и с направленным потоком жидкого диэлектрика - ННД

В электротехнике постоянно требуется преобразование тока из одного состояния в другое. В этих процессах активно участвуют различные в иды трансформаторов, представляющие собой электромагнитные статические устройства, без каких-либо подвижных частей. В основе их действия лежит , посредством которой переменный ток одного напряжения преобразуется в переменный ток другого напряжения. При этом частота остается неизменной, а потери мощности совсем незначительные.

Общее устройство и принцип работы

Каждый трансформатор оборудуется двумя или более обмотками, индуктивно связанными между собой. Они могут быть проволочными или ленточными, покрытыми изоляционным слоем. Обмотки наматываются на сердечник, он же магнитопровод, выполненный из мягких ферромагнитных материалов. При наличии одной обмотки, такое устройство называется автотрансформатором.

Принцип действия трансформатора довольно простой и понятный. На первичную обмотку устройства подается переменное напряжение, что приводит к течению в ней . Этот переменный ток, в свою очередь, вызывает создание в магнитопроводе переменного магнитного потока. Под его воздействием в первичной и вторичной обмотках происходит наведение переменной электродвижущей силы (ЭДС). Когда вторичная обмотка замыкается на нагрузку, по ней также начинает течь переменный ток. Этот ток во вторичной системе отличается собственными параметрами. У него индивидуальные показатели тока и напряжения, количество фаз, частота и форма кривой напряжения.

Энергетические системы, осуществляющие передачу и распределение электроэнергии, пользуются силовыми трансформаторами. С помощью этих устройств изменяются величины переменного тока и напряжения. Однако частота, количество фаз, кривая тока или напряжения, остаются в неизменном виде.

В конструкцию простейшего силового трансформатора входит магнитопровод, изготавливаемый из ферромагнитных материалов, преимущественно из листовой электротехнической стали. На стержнях магнитопровода - сердечника располагаются первичная и вторичная обмотки. Первичная обмотка соединяется с источником переменного тока, а вторичная подключается к потребителю.

В силовых трансформаторах при протекании через витки обмотки также создается переменный магнитный поток, возникающий в магнитопроводе. Под его влиянием в обеих обмотках индуктируется ЭДС. Выходное напряжение может быть выше или ниже первоначального, в зависимости от того, какой тип трансформатора используется - повышающий или понижающий. Значение ЭДС в каждой обмотке различается в соответствии с количеством витков. Таким образом, если создать определенное соотношение витков в обмотках, можно создать трансформатор с требуемым отношением входного и выходного напряжений.

Типы трансформаторов

В соответствии со своими параметрами и характеристиками, все трансформаторы разделяются на следующие виды:

• По количеству фаз могут быть одно- или трехфазными.
• В соответствии с числом обмоток, трансформаторы бывают двух- или трехобмоточными, а также двух- или трехобмоточными с расщепленной обмоткой.
• По типу изоляции - сухие (С) и масляные (М) или с негорючим заполнением (Н).
• По видам охлаждения - с естественным масляным охлаждением (М), с масляным охлаждением и воздушным дутьем (Д), принудительная циркуляция масляного охлаждения (Ц), сухие трансформаторы с воздушным охлаждением (С). Кроме того, существуют устройства без расширителей, для защиты которых используется азотная подушка.

Условные обозначения трансформаторов

Каждый трансформатор имеет собственные , расшифровывающие основные технические характеристики и параметры устройства.

Буквенные символы обозначают следующее:

• А - конструкция автотрансформатора.
• О - однофазная модификация.
• Т - трехфазное устройство, с наличием или отсутствием расщепления обмоток.

В соответствии с системой охлаждения, трансформаторы маркируются следующим образом:

• Сухого типа: «С» - с естественным воздушным охлаждением, открытого исполнения; «СЗ» - то же самое, защищенного исполнения; «СГ» - то же самое, герметичного исполнения; «СД» - воздушное охлаждение с дутьем.
• Масляное охлаждение: «М» - естественное; «МЗ» - естественное, с защитной азотной подушкой без расширителя; «Д» - дутье и естественная циркуляция масла; «ДЦ» - дутье и принудительная циркуляция масла; «Ц» - масляно-водяное охлаждение и принудительная циркуляция масла.
• С использованием негорючего жидкого диэлектрика: «Н» и «НД» - естественное охлаждение и с применением дутья.

Существует множество других буквенных и цифровых обозначений. Правильно расшифровать их помогут специальные справочники и таблицы.

Масляные трансформаторы

Данный тип трансформаторов считается наиболее экономичным. Они лучше всего подходят для наружной установки. Внутри помещений они могут устанавливаться на уровне первого этажа, в специальных камерах с двумя наружными дверьми.

Эксплуатация масляных трансформаторов отличается специфическими особенностями. Они должны обязательно оборудоваться маслоприемными устройствами в виде ям или приямков, способных к сбору примерно 20-30% общего количества масла, залитого в трансформатор. Глубина таких ям должна быть не менее 1 м. Следует помнить, что масляные установки запрещается размещать в подвалах и на вторых этажах зданий.

Устройства с негорючим диэлектриком

Мощность таких установок составляет до 2500 кВА. Трансформаторы этого типа применяются в тех случаях, когда технические условия не допускают использования других устройств. Чаще всего это связано с условиями окружающей среды и недопустимостью открытой установки масляных трансформаторов.

Применение устройств с негорючим диэлектриком имеет серьезные ограничения в связи с высокой токсичностью совтола, используемого для охлаждения. Данная жидкость, обладая противопожарными и взрывобезопасными свойствами, может нанести серьезный вред человеческому организму, привести к раздражению носовых и глазных слизистых оболочек.

Основное преимущество этих устройств заключается в возможности их ввода в эксплуатацию без проведения предварительной ревизии. В процессе дальнейшей работы они не требуют обслуживания и ремонта.

Сухие трансформаторы

Максимальная мощность этих устройств также находится в пределах 2500 кВА. Они применяются в тех местах, где условия среды делают масляные трансформаторы пожароопасными, а трансформаторы с негорючей жидкостью - токсичными. Установка сухих трансформаторов производится в административные, общественные и другие здания, где возможно значительное скопление людей.

Рассматривая основные виды трансформаторов, следует отметить, что устройства сухого типа с небольшой мощностью могут размещаться внутри помещений и других закрытых местах. Это связано с тем, что им не требуются маслосборники и охлаждающая жидкость. Серьезным недостатком сухих трансформаторов считается наличие повышенного шума во время работы. Этот фактор нужно обязательно принимать во внимание при выборе места установки данных устройств.
